Требования к лабораторной мебели: материалы, поверхности и оснащение

Лабораторную мебель выбирают не по одному универсальному стандарту и не только по размерам помещения. Конструкция, рабочая поверхность и оснащение должны соответствовать процессам, используемым веществам, оборудованию, инженерным коммуникациям и условиям эксплуатации.

Поэтому начинать подбор нужно не с материала столешницы, а с анализа будущей работы. Сначала определяют операции, реагенты и оборудование, затем выявляют химические, механические и температурные воздействия. После этого выбирают материалы поверхностей, виды мебели и планировку.

Какие требования предъявляются к лабораторной мебели

Главное требование — соответствие конкретному рабочему процессу. Один и тот же стол может быть удобен для измерительного оборудования, но не подходить для операций, при которых поверхность регулярно контактирует с агрессивными веществами или нагретыми предметами.

При подборе учитывают:

• назначение лаборатории;
• перечень рабочих операций;
• используемые вещества и реагенты;
• вероятность проливов и загрязнений;
• температуру и длительность возможного воздействия;
• массу и размеры оборудования;
• механические нагрузки;
• условия очистки;
• необходимость подвода воды, электричества и вентиляции;
• требования к хранению;
• рабочую позу персонала;
• планировку помещения.

Материал поверхности выбирают по фактическим условиям эксплуатации, а не только по названию лаборатории. Даже в двух химических лабораториях набор реагентов, оборудование и характер операций могут существенно различаться.

Почему требования зависят от назначения лаборатории

Назначение помещения определяет набор процессов, а процессы — требования к мебели.

В лаборатории могут:

• готовить растворы;
• проводить измерения;
• нагревать образцы;
• работать с химическими веществами;
• мыть лабораторную посуду;
• хранить оборудование;
• исследовать образцы;
• проводить учебные или демонстрационные работы.

Каждая операция создает собственное воздействие.

Если на поверхности постоянно стоит измерительный прибор, важны несущая способность, размеры и удобство подключения оборудования.

Если возможны регулярные проливы реагентов, необходимо оценивать химическую стойкость поверхности именно к этим веществам, с учетом концентрации, температуры и характера контакта.

Если используются нагревательные устройства, проверяют допустимое температурное воздействие на поверхность и требования изготовителя оборудования.

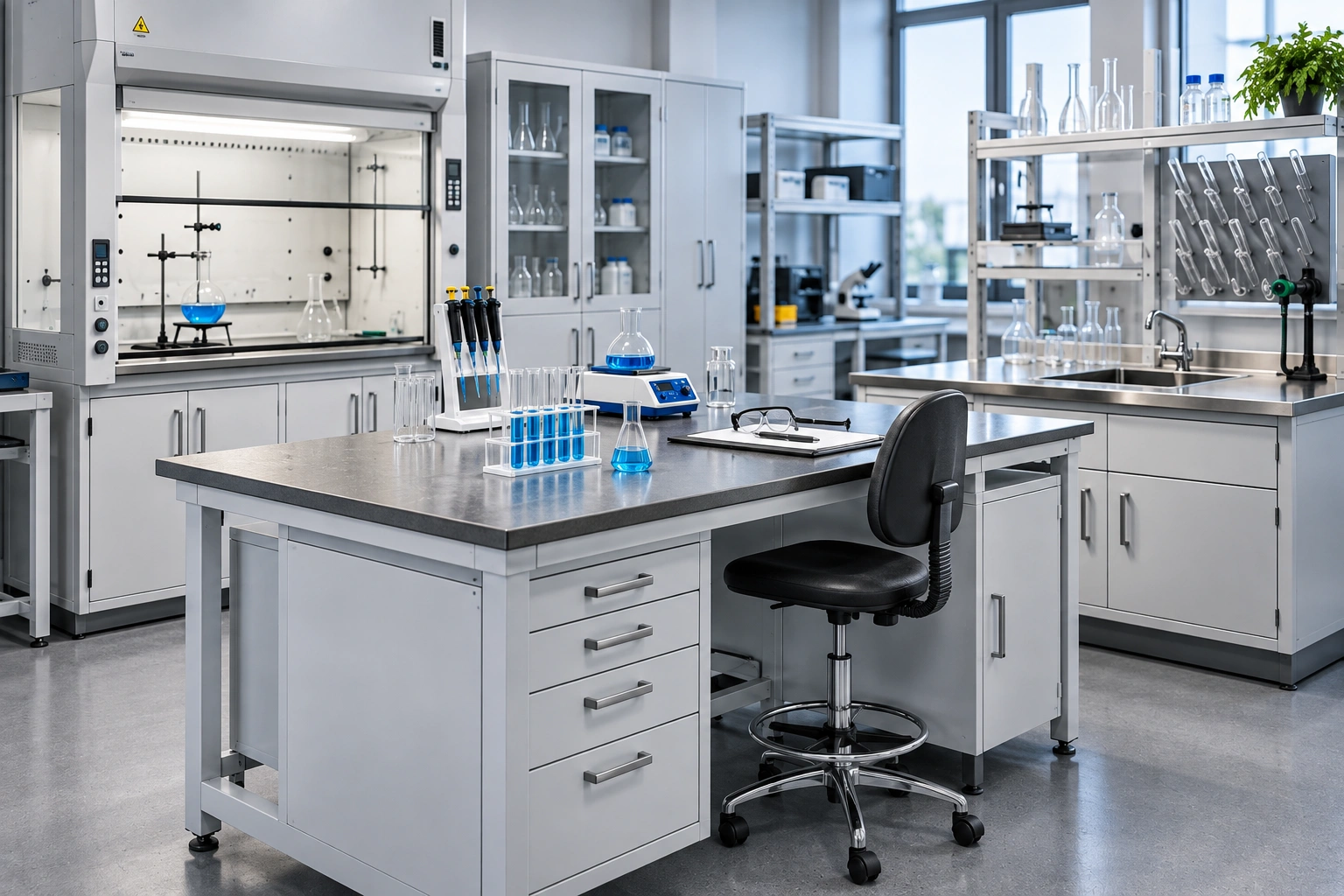

Основные виды лабораторной мебели

Лабораторию следует рассматривать как систему рабочих, моечных и складских зон. В каталоге компании ООО «Мебель ЕСД» представлены восемь направлений: лабораторные столы, вытяжные шкафы, шкафы, мойки, тумбы, стулья, стеллажи, а также мебель для кабинетов химии и физики.

Комплектацию формируют не количеством предметов, а задачами каждой зоны.

Столы

Лабораторный стол размещает оборудование, образцы, посуду, инструмент и расходные материалы.

При выборе оценивают:

• размеры столешницы;
• материал поверхности;
• допустимую нагрузку;
• высоту;
• наличие тумб;
• возможность установки надстроек;
• свободную площадь;
• подвод коммуникаций.

Сначала определяют оборудование, которое будет установлено постоянно. Его масса влияет на требуемую нагрузку, а габариты — на полезную площадь.

Вытяжные шкафы

Вытяжной шкаф используют там, где технологический процесс требует локализации рабочей зоны и удаления загрязненного воздуха через предусмотренную вентиляционную систему.

При подборе учитывают:

• выполняемые операции;
• применяемые вещества;
• материал рабочей камеры;
• материал рабочей поверхности;
• габариты оборудования;
• необходимые коммуникации;
• требования к вентиляционному подключению;
• доступ для обслуживания.

Вытяжной шкаф нельзя выбирать только по ширине. Его характеристики должны соответствовать процессу и проекту воздухоудаления.

Шкафы и стеллажи

Шкафы и стеллажи организуют хранение оборудования, лабораторной посуды, расходных материалов и другого оснащения.

При выборе учитывают:

• массу содержимого;
• размеры предметов;
• число и расположение полок;
• допустимую нагрузку;
• необходимость закрытого хранения;
• удобство доступа.

Обычный лабораторный шкаф нельзя автоматически считать подходящим для хранения любых химических веществ. Если материалы требуют специальных условий, конструкцию подбирают именно под такую задачу.

Стеллаж удобен для системного хранения большого количества предметов. При этом оценивают устойчивость конструкции, нагрузку на полки и доступ персонала к верхним уровням.

Мойки и тумбы

Лабораторная мойка используется там, где технологический процесс связан с водой, промывкой посуды, инструмента или других предметов.

При подборе оценивают:

• материал чаши;
• материал рабочей поверхности;
• размеры мойки;
• расположение чаши;
• подвод воды;
• слив;
• совместимость материалов с используемыми веществами.

Выбирать мойку только по принципу «нержавеющая сталь или полипропилен» неправильно. Сначала определяют, с какими веществами и при каких условиях будет контактировать рабочая зона.

Тумба обеспечивает локальное хранение рядом с рабочим местом. Ее расположение влияет не только на вместимость, но и на пространство для ног, доступ к инженерным коммуникациям и возможность обслуживания оборудования.

Как выбрать материал рабочей поверхности

Материал лабораторной столешницы выбирают по веществам, температурным и механическим воздействиям, массе оборудования и способу очистки. Универсального материала для всех лабораторных процессов нет.

Перед выбором нужно определить:

• какие вещества могут попадать на поверхность;
• их концентрацию, если она известна;
• температуру;
• ожидаемую длительность контакта;
• вероятность регулярных проливов;
• наличие нагретых предметов;
• механическую нагрузку;
• характер очистки;
• необходимость установки мойки;
• массу оборудования.

Также важно отличать материал от готовой рабочей поверхности. Эксплуатационные характеристики зависят не только от основного слоя, но и от кромок, стыков, бортов и общего исполнения столешницы.

Нержавеющая сталь

Нержавеющая сталь применяется для рабочих поверхностей, моек и других элементов лабораторной мебели.

К ее преимуществам относятся прочность, гладкость и удобство регулярной очистки. Она подходит для многих процессов, где важны механическая стойкость и санитарная обработка поверхности.

Однако понятие «нержавеющая сталь» не означает абсолютную устойчивость ко всем химическим веществам.

Стойкость зависит от:

• марки стали;
• состава вещества;
• концентрации;
• температуры;
• длительности воздействия;
• условий очистки.

Поэтому при использовании агрессивных реагентов характеристики конкретной поверхности необходимо сопоставлять с реальным перечнем веществ.

Керамогранит

Керамогранит применяется как жесткая лабораторная рабочая поверхность, устойчивая к ряду механических и эксплуатационных воздействий.

Такой вариант может быть удобен там, где важны:

• твердая поверхность;
• устойчивость к истиранию;
• регулярная очистка;
• размещение лабораторной посуды и оборудования.

При этом свойства готовой столешницы зависят не только от самого керамогранита. Значение имеют исполнение кромки, соединения и наличие борта.

В ассортименте компании ООО «Мебель ЕСД» представлены различные исполнения рабочих поверхностей из монолитного керамогранита, поэтому при подборе важно сравнивать не только материал, но и конструкцию конкретной модели.

Нельзя автоматически считать керамогранит универсально химстойким или подходящим для любых температурных воздействий.

Полипропилен

Полипропилен используется в лабораторной мебели, в том числе в рабочих поверхностях и мойках.

Его выбирают для процессов, где важна совместимость с определенными химическими средами и воздействием влаги.

При этом фразы «химстойкий полипропилен» недостаточно для технического задания. Необходимо учитывать:

• конкретное вещество;
• концентрацию;
• температуру;
• длительность контакта;
• механическое воздействие.

У полипропилена есть ограничения по температурной и механической нагрузке, поэтому его нельзя считать универсальным решением только на основании химической стойкости к отдельным веществам.

Специализированные лабораторные поверхности

Кроме нержавеющей стали, керамогранита и полипропилена применяются специализированные лабораторные поверхности. При выборе таких решений следует ориентироваться не только на обозначение материала, но и на характеристики конкретного исполнения.

Нужно проверить:

• совместимость с веществами;
• допустимое температурное воздействие;
• механическую стойкость;
• требования к очистке;
• исполнение кромок и стыков;
• допустимую нагрузку конструкции.

Правильный выбор строится по принципу:

вещество или процесс → воздействие → требование к поверхности → конкретное исполнение мебели.

Устойчивость к химическим и механическим воздействиям

Химическая стойкость всегда рассматривается относительно конкретного вещества и условий контакта.

Один материал может хорошо переносить одну среду и хуже — другую. Значение имеют:

• химический состав;
• концентрация;
• температура;
• длительность контакта;
• регулярность воздействия.

Поэтому в техническом задании лучше не писать просто: «требуется химстойкая столешница».

Точнее: «рабочая поверхность должна быть совместима с веществами, используемыми в технологическом процессе, при заданных условиях контакта».

Если известны концентрация и рабочая температура, их также стоит включить в техническое задание.

Механическую стойкость оценивают отдельно. Учитывают:

• массу стационарного оборудования;
• массу временно размещаемых предметов;
• вероятность ударов;
• истирание;
• перемещение оборудования по поверхности.

Допустимую нагрузку проверяют для конкретной модели. Показатели одного стола нельзя переносить на весь каталог или серию.

Температурное воздействие также требует отдельной проверки. Если на рабочем месте используются нагревательные приборы или горячая посуда, учитывают характеристики поверхности и требования оборудования.

Требования к размерам и эргономике

Размеры лабораторной мебели выбирают по рабочей операции, оборудованию и положению персонала.

Для стола важны:

• высота;
• ширина;
• глубина;
• пространство под столешницей;
• расположение тумб;
• доступ к приборам;
• зона досягаемости.

Большая поверхность не всегда удобнее. Если органы управления прибора находятся слишком далеко, оператору приходится постоянно наклоняться и тянуться.

Высота столешницы влияет на рабочую позу. Нужно учитывать, выполняется ли работа сидя или стоя и на какой высоте фактически находится рабочая зона прибора или образца.

Тумбы не должны мешать ногам при сидячей работе. Ящики и дверки должны открываться без перекрытия основного прохода.

Планировка лаборатории должна учитывать не только размеры мебели, но и пространство для работы, перемещения персонала и обслуживания оборудования.

Как учитывать коммуникации и оборудование

Инженерные коммуникации планируют до окончательного выбора мебели.

Рабочему месту могут потребоваться:

• электропитание;
• освещение;
• вода;
• слив;
• вентиляция;
• другие системы, предусмотренные технологическим процессом.

Сначала составляют перечень оборудования и фиксируют для каждого прибора:

• размеры;
• массу;
• место установки;
• способ подключения;
• рабочую зону;
• требования к обслуживанию;
• необходимое свободное пространство.

После этого определяют положение мебели и точек подключения.

Мойку следует увязывать с водоснабжением и сливом. Вытяжной шкаф — с проектом вентиляционной системы. Электрическое оборудование — с точками электропитания.

Если коммуникации спроектировать после расстановки мебели, может потребоваться перенос оборудования или изменение уже выбранной комплектации.

Поэтому проектирование предшествует оснащению.

Что проверить перед оснащением лаборатории

Предварительное техническое задание должно фиксировать операции, вещества, оборудование, воздействия, материалы поверхностей, виды мебели, коммуникации и план помещения.

Практический алгоритм:

Шаг 1. Определить операции. Перечислить все регулярные процессы.

Шаг 2. Составить список веществ. Зафиксировать реагенты, которые могут контактировать с мебелью.

Шаг 3. Уточнить условия воздействия. По возможности указать концентрацию, температуру и характер контакта.

Шаг 4. Составить перечень оборудования. Для каждого прибора определить массу, размеры и подключения.

Шаг 5. Выявить нагрузки. Химические, механические, температурные и связанные с водой.

Шаг 6. Выбрать требования к поверхностям. Не только материал, но и исполнение кромок, бортов и стыков.

Шаг 7. Определить виды мебели. Столы, мойки, вытяжные шкафы, шкафы, тумбы, стеллажи и другие элементы.

Шаг 8. Нанести коммуникации на план. Вода, слив, электричество, вентиляция.

Шаг 9. Проверить расстановку. Открывание мебели, проходы, рабочие зоны, доступ к оборудованию.

После этого можно формировать предварительную спецификацию.

Ошибки при выборе

• Выбирать одинаковую поверхность для всей лаборатории. Рабочие зоны могут испытывать разные воздействия.
• Ограничиваться словом «химстойкая». Нужно указывать вещества и условия контакта.
• Считать материал и готовую поверхность одним и тем же. Кромки, борта и стыки также влияют на эксплуатационные свойства.
• Сначала покупать мебель, потом размещать оборудование. Габариты и масса приборов определяют параметры столов.
• Не учитывать коммуникации. Вода, слив, электропитание и вентиляция должны быть связаны с планировкой.
• Выбирать вытяжной шкаф только по размерам. Он должен соответствовать процессу и вентиляционной системе.
• Использовать обычный шкаф для специального хранения без проверки. Условия хранения могут предъявлять отдельные требования к конструкции.
• Не проверять допустимую нагрузку. Массу оборудования сопоставляют с характеристиками конкретной модели.

Чек-лист для составления технического задания

Перед отправкой ТЗ поставщику проверьте, указаны ли:

• назначение лаборатории;
• перечень операций;
• список веществ;
• концентрации, если они известны;
• температурные условия;
• характер возможных проливов;
• перечень оборудования;
• размеры приборов;
• масса оборудования;
• требования к рабочим поверхностям;
• материал и исполнение кромок;
• необходимость бортов;
• требования к мойкам;
• количество столов;
• необходимость вытяжных шкафов;
• требования к шкафам;
• количество и назначение тумб;
• требования к стеллажам;
• работа сидя или стоя;
• точки электропитания;
• вода и слив;
• вентиляционные подключения;
• план помещения;
• расположение дверей;
• рабочие проходы;
• требования к очистке;
• особые условия эксплуатации.

Чем точнее зафиксированы процессы и воздействия, тем проще сопоставить их с характеристиками конкретной мебели.

Вывод

Требования к лабораторной мебели начинаются не с выбора столешницы, а с анализа технологического процесса.

Нержавеющая сталь, керамогранит, полипропилен и специализированные поверхности имеют разные свойства и ограничения. Поэтому слов «химстойкий» или «кислотостойкий» недостаточно без указания конкретных условий эксплуатации.

Не менее важна конструкция готовой поверхности: кромки, борта и стыки также участвуют в эксплуатации рабочей зоны.

Мебель должна учитывать размеры и массу оборудования, положение персонала, инженерные коммуникации, уборку и обслуживание. Столы, вытяжные шкафы, мойки и системы хранения решают разные задачи, но должны быть связаны одной планировкой.

Компания ООО «Мебель ЕСД» предлагает разные типы лабораторной мебели и варианты рабочих поверхностей. После подготовки предварительного технического задания комплектацию можно подбирать как систему под конкретные процессы лаборатории, а не как набор отдельных предметов.
