Обычный или антистатический стеллаж: что выбрать для электроники

Антистатический стеллаж требуется не потому, что на нем хранится любая электроника. ESD-исполнение становится значимым, когда система хранения входит в контролируемую ESD-зону и участвует в работе с чувствительными изделиями, для которых предусмотрены специальные меры защиты. Решение принимают с учетом типа продукции, упаковки, места хранения, маршрута перемещения и программы ESD-управления предприятия.

Поэтому сравнивать обычный металлический и антистатический стеллаж только по материалу каркаса или цене неправильно. Сначала нужно определить, что именно находится на полках и в каком состоянии: открытая плата, электронный модуль в защитной таре, готовое изделие, инструмент или материал, не требующий ESD-контроля.

Краткий ответ: когда нужен антистатический стеллаж

Если стеллаж устанавливается в ESD-защищенной зоне и используется для хранения чувствительных электронных компонентов в условиях, где его свойства участвуют в программе контроля, следует рассматривать специализированное ESD-исполнение. На сайте «Мебель ESD» такие стеллажи выделены в самостоятельную категорию для производственных помещений и складов электронных компонентов.

Обычный металлический вариант может быть достаточным, если продукция не требует ESD-защиты либо хранение организовано вне соответствующей зоны и действующая программа предприятия допускает такой способ. Решение необходимо принимать по конкретному процессу, а не по общему правилу «электроника — значит только ESD».

Что такое обычный металлический стеллаж

Металлический стеллаж — многоуровневая конструкция для размещения товаров, деталей, инструмента, упаковки и производственных материалов. Для него основными параметрами являются габариты, количество уровней, размеры полок, допустимые нагрузки и особенности установки.

В каталоге «Мебель ESD» обычные металлические стеллажи представлены отдельной категорией и предназначены для складов, производственных участков, мастерских и других помещений.

Назначение и основные характеристики

При выборе такой мебели необходимо проверить ширину, глубину и высоту секции, параметры каждой полки, максимально допустимую нагрузку и возможность изменения уровней, если она предусмотрена конструкцией.

Важно учитывать не только общий вес продукции. Если тяжелые контейнеры концентрируются на одной полке, именно нагрузка на этот уровень становится критичным параметром.

Какие задачи он решает на складе и производстве

Обычный металлический стеллаж подходит для систематизации инструмента, запасных частей, упаковки, материалов и другой продукции, если к месту хранения не предъявляются специальные требования ESD.

Он позволяет разделить товары по уровням и ячейкам, освободить рабочие поверхности и организовать понятный доступ к запасам. Но сам факт металлического исполнения не превращает такую мебель в антистатическую.

Что такое антистатический стеллаж ESD

Антистатический стеллаж ESD — элемент системы хранения, рассчитанный на использование в условиях контроля электростатических явлений. Такие изделия применяются на производстве электроники, при хранении компонентов и в других зонах, где мебель должна быть интегрирована в принятую ESD-систему предприятия.

Какую роль он выполняет в защищенной зоне

Стеллаж не существует отдельно от окружающей инфраструктуры. В ESD-зоне вместе с мебелью учитываются упаковка, тара, персонал, рабочие поверхности, инструменты, средства подключения и правила перемещения изделий. Такой системный подход описывается и в материалах сайта «Мебель ESD».

Почему обозначение ESD должно подтверждаться документацией

Наклейка или цвет покрытия сами по себе не подтверждают требуемые электрические параметры. При закупке необходимо запросить или проверить документацию конкретного изделия: заявленные свойства, условия эксплуатации, способ предусмотренного подключения и другие характеристики, имеющие значение для программы предприятия.

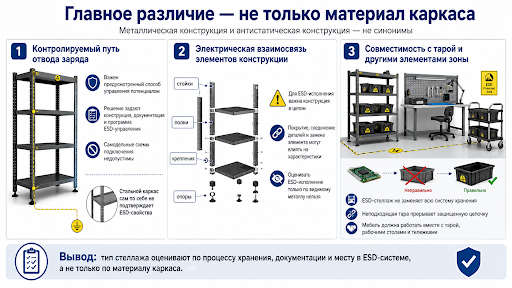

Главное различие — не только материал каркаса

Металлическая конструкция и антистатическая конструкция — не синонимы. Обычный стеллаж может иметь стальной каркас, но из этого нельзя автоматически сделать вывод о контролируемых ESD-свойствах всего изделия.

Контролируемый путь отвода заряда

В ESD-системе имеет значение предусмотренный способ управления потенциалом элементов. Его определяют конструкция мебели, документация изготовителя и программа предприятия.

Самостоятельно придумывать схему подключения по аналогии с другим оборудованием не следует. Требования должны происходить из технической документации и принятой системы контроля.

Электрическая взаимосвязь элементов конструкции

Стеллаж состоит из стоек, полок, креплений, опор и других деталей. Для ESD-исполнения важно не только наличие металлических частей, но и заявленные свойства конструкции в целом.

Покрытие, соединение деталей или замена одного компонента могут иметь значение для фактических характеристик мебели. Поэтому оценивать ESD-исполнение только по видимому металлу нельзя.

Совместимость с тарой и другими элементами зоны

Даже специализированный стеллаж не решает все задачи хранения самостоятельно. Если чувствительный компонент снимается с него и переносится по производству в неподходящей таре, защищенная система прерывается.

Именно поэтому ESD-мебель на сайте рассматривается вместе с тарой, рабочими столами, тележками и другим оснащением.

Какие изделия планируется хранить

Это первый практический вопрос перед выбором мебели. Название склада — «склад электроники» — дает слишком мало информации.

Печатные платы и электронные модули

Если платы или модули хранятся открыто либо регулярно извлекаются из защитной упаковки непосредственно у стеллажа, требования к месту хранения становятся выше. Необходимо определить чувствительность изделий и правила обращения с ними, установленные документацией и ESD-программой предприятия.

Компоненты в защитной упаковке

Ситуация меняется, если компоненты постоянно находятся в подходящей закрытой упаковке. В этом случае при выборе мебели необходимо оценивать систему целиком: какую защиту обеспечивает упаковка, где ее вскрывают и какие требования действуют после вскрытия. Нельзя автоматически утверждать, что одна лишь упаковка всегда разрешает использование обычного стеллажа.

Оборудование, инструмент и оснастка

Не каждый предмет рядом с электронной продукцией сам является чувствительным электронным компонентом.

Если полки предназначены для инструмента, механической оснастки, запасной упаковки или других материалов, к ним могут предъявляться иные требования. Именно поэтому закупка всех стеллажей участка только в ESD-исполнении без анализа назначения способна увеличить бюджет без понятной технологической причины.

Готовые изделия

Для готового оборудования нужно учитывать его конструкцию и способ хранения. Закрытый корпус изделия и открытая печатная плата представляют разные сценарии.

Если для конкретной продукции действуют специальные правила хранения или транспортировки, они должны быть отражены в техническом задании.

Для компонентов, чувствительных не только к электростатическим явлениям, но и к влажности, может потребоваться уже другой класс оборудования — шкаф сухого хранения ESD. На сайте такие шкафы выделены отдельно от обычных антистатических систем хранения.

Когда обычного стеллажа может быть достаточно

Обычная металлическая конструкция не является заведомо неправильным выбором для любого предприятия, где присутствует электроника.

Хранение вне контролируемой ESD-зоны

Если стеллаж расположен за пределами EPA и используется для продукции, для которой действующая технология не требует ESD-контроля на данном этапе, специализированное исполнение может быть не нужно.

Изделия в подходящей закрытой упаковке

Защитная упаковка может быть самостоятельной частью ESD-системы. На сайте антистатическая тара прямо рассматривается как средство для хранения и перемещения электронных компонентов по различным этапам логистики.

Но перед выбором обычной мебели нужно убедиться, что упаковка действительно соответствует установленным требованиям и остается закрытой на рассматриваемом участке.

Хранение материалов, не требующих ESD-контроля

Коробки, упаковочные материалы, механический инструмент и другие позиции могут не требовать специализированного ESD-стеллажа.

Разделение зон помогает не только снизить расходы, но и сделать логику склада понятнее: защищенное хранение применяется там, где оно действительно предусмотрено процессом.

Когда нужен стеллаж ESD

Главный признак — не стоимость электронного изделия, а требования к обращению с ним.

Открытое хранение чувствительных компонентов

Если чувствительные платы и комплектующие размещаются непосредственно на полках или регулярно находятся вне защитной упаковки, мебель становится частью окружающей их среды. В такой ситуации ее ESD-свойства должны быть предусмотрены программой и подтверждены документацией.

Стеллаж внутри EPA

Размещение мебели внутри защищенной зоны требует согласования с правилами этой зоны. Использование случайного предмета только потому, что он металлический, противоречит системному подходу к организации ESD-защиты.

Передача компонентов непосредственно на рабочие места

Если комплектующие снимают с полки и сразу передают на стол сборщика, необходимо проследить весь путь изделия. Стеллаж, тара, транспортное средство и рабочее место должны рассматриваться как связанные этапы, а не как независимые покупки.

Требования внутренней программы предприятия

Именно программа ESD-управления должна определить, какое оснащение применяется в контролируемой зоне и как подтверждается его состояние. Если внутренний документ устанавливает конкретный тип мебели для данного процесса, закупщик должен опираться на это требование при составлении спецификации.

Сравнение обычного и антистатического стеллажа

В каталоге сайта эти решения разделены на две самостоятельные группы: «Стеллажи металлические» и «Стеллажи антистатические ESD». Это соответствует разному назначению мебели, а не просто разнице в названии.

Как выбрать размеры и нагрузку

После определения требуемого исполнения переходят к обычным инженерным параметрам хранения.

Размеры тары и хранимых изделий

Глубину полки определяют по контейнерам и продукции, которые будут на ней размещаться. Нужно учитывать не только корпус тары, но и удобство ее захвата и извлечения. Ширину лучше рассчитывать по реальной раскладке контейнеров, а не выбирать максимальный стеллаж только ради запаса.

Количество уровней

Расстояние между полками зависит от высоты изделий и тары. Слишком частое расположение уровней увеличивает их количество, но может сделать доступ неудобным. Если ассортимент регулярно меняется, практическое значение приобретает возможность перестановки полок.

Нагрузка на полку и всю секцию

Сначала рассчитывают массу продукции и тары на одном уровне, затем сопоставляют ее с допустимой нагрузкой конкретной модели. Нельзя переносить характеристику одного стеллажа на всю категорию. На сайте антистатические модели представлены в разных исполнениях, поэтому допустимые нагрузки и размеры необходимо проверять в карточке выбранного товара.

Ширина проходов и доступ к товарам

Габарит стеллажа необходимо оценивать вместе с помещением. В расчет входят открывание контейнеров, работа сотрудника перед полками и движение тележек. Если увеличение глубины секции сокращает рабочий проход, дополнительная вместимость может ухудшить организацию склада.

Как выбрать полки и их расположение

Конфигурацию уровней определяет не только количество продукции, но и способ доступа к ней.

Сплошные и другие варианты полок

Тип полки выбирают по конструкции конкретной серии, массе и габаритам тары, условиям хранения и требованиям ESD-программы. Если в каталоге есть несколько исполнений, нельзя считать их взаимозаменяемыми без проверки характеристик.

Регулировка уровней

Регулируемые по высоте полки удобны при изменении ассортимента. Они позволяют перераспределять внутреннее пространство без замены всего стеллажа. При этом после изменения конфигурации должны сохраняться требования изготовителя к сборке, нагрузке и эксплуатации.

Ограничители и разделители

Если небольшие контейнеры устанавливаются рядом, разделители помогают закрепить постоянные ячейки хранения. Ограничители могут быть полезны там, где необходимо предотвратить случайное смещение тары.

Как связаны стеллаж и антистатическая тара

ESD-стеллаж и защитная упаковка решают связанные, но разные задачи.

Почему ESD-стеллаж не заменяет подходящую упаковку

Изделие не остается на одной полке в течение всего производственного цикла. Его снимают, переносят к рабочему месту, передают на контроль и перемещают между участками.

Поэтому тара обеспечивает защиту на маршруте, где одного стеллажа уже нет. На сайте ESD-тара прямо рассматривается как средство для хранения и перевозки электронных компонентов. Подходящие решения можно выбирать в разделе «Антистатическая тара и контейнеры».

Как подобрать контейнеры по размеру полок

Сначала определяют наружные размеры тары, затем рассчитывают количество единиц на одном уровне. Между контейнерами должно оставаться достаточно места для их нормального извлечения.

Маркировка зон и ячеек хранения

Ячейка должна быть связана с определенной группой изделий или тары. Это упрощает контроль остатков и позволяет отделить разные категории продукции. Особенно важно визуально и организационно разделять ESD-контролируемое и обычное хранение, если они находятся в одном производственном помещении.

Стационарный или мобильный стеллаж

Мобильность нужна, если продукция перемещается вместе с системой хранения, а не постоянно перекладывается из контейнера в контейнер.

Когда требуется перемещение компонентов

Для комплектования линии или доставки компонентов к нескольким рабочим местам стационарный стеллаж может быть не самым удобным решением.

Альтернативой служат транспортные тележки ESD и подкатные стойки ESD. Такие категории присутствуют в ассортименте сайта и предназначены для перемещения и размещения оснащения в производственных, складских и лабораторных зонах.

Колесные опоры и фиксация

Для мобильной конструкции проверяют тип колес, допустимую нагрузку, наличие предусмотренной фиксации и требования к эксплуатации. Особое значение имеет фактический маршрут: ровность пола, пороги, развороты и доступ к рабочим постам.

Контроль ESD-свойств мобильной конструкции

Мобильное изделие работает в меняющихся условиях, поэтому его ESD-функции должны оцениваться в рамках той же программы предприятия, что и стационарное оборудование. Нельзя считать, что колеса или металлический корпус автоматически обеспечивают требуемые свойства.

От чего зависят цена и срок поставки

Цена стеллажа формируется из его размера, количества уровней, конструкции, допустимой нагрузки, исполнения и дополнительного оснащения. Для антистатической мебели требования к ESD-параметрам также входят в набор факторов, влияющих на стоимость.

Сравнивать следует полностью подходящие под техническое задание комплектации. Более дешевый вариант не дает экономии, если после покупки приходится менять тару, добавлять другое оборудование или полностью перестраивать участок.

Ошибки при выборе системы хранения

Ошибки обычно появляются, когда закупку начинают с каталога, а не с анализа процесса. Наиболее характерны следующие ситуации:

• покупка ESD-стеллажа без анализа продукции — специализированное исполнение приобретают для всего склада, хотя часть материалов не требует такого режима;
• использование обычных пластиковых контейнеров — ESD-мебель сочетают с тарой, свойства которой не соответствуют принятой системе;
• случайное подключение конструкции — способ соединения выбирают самостоятельно, а не по документации изготовителя и программе предприятия;
• перегрузка отдельных полок — учитывают общую грузоподъемность секции, но не массу продукции на конкретном уровне;
• смешивание зон хранения — чувствительные изделия, обычные материалы и неподходящая тара размещаются без понятного разделения.

Все эти случаи объединяет одна причина: отдельный предмет мебели рассматривается вне технологического процесса.

Для чувствительной продукции, которую требуется хранить закрыто, дополнительно можно рассмотреть шкафы антистатические ESD. На сайте это самостоятельная категория систем хранения.

Чек-лист выбора стеллажа для электроники

Перед заказом полезно пройти последовательную проверку:

После такого анализа выбор между обычным и антистатическим исполнением становится частью технического задания, а не предположением закупщика.

Вывод

Выбор между обычным металлическим и антистатическим стеллажом начинается не с сравнения цен. Сначала нужно определить, что хранится, насколько чувствительны изделия, где расположено место хранения и в какой упаковке находятся компоненты. Затем анализируют путь продукции до следующей операции и требования программы ESD-управления. Только после этого выбирают тип мебели, размеры, число уровней, нагрузку, способ размещения тары и необходимое оснащение.

Если требуется комплексное оснащение участка, в категории «Антистатическая мебель» можно сопоставить стеллажи с ESD-шкафами, столами, мобильными стойками и транспортными тележками. Эти товарные группы представлены на сайте как отдельные элементы инфраструктуры для производственных и лабораторных зон.
