Нагрузка на металлический стеллаж: как рассчитать нагрузку на полку и секцию

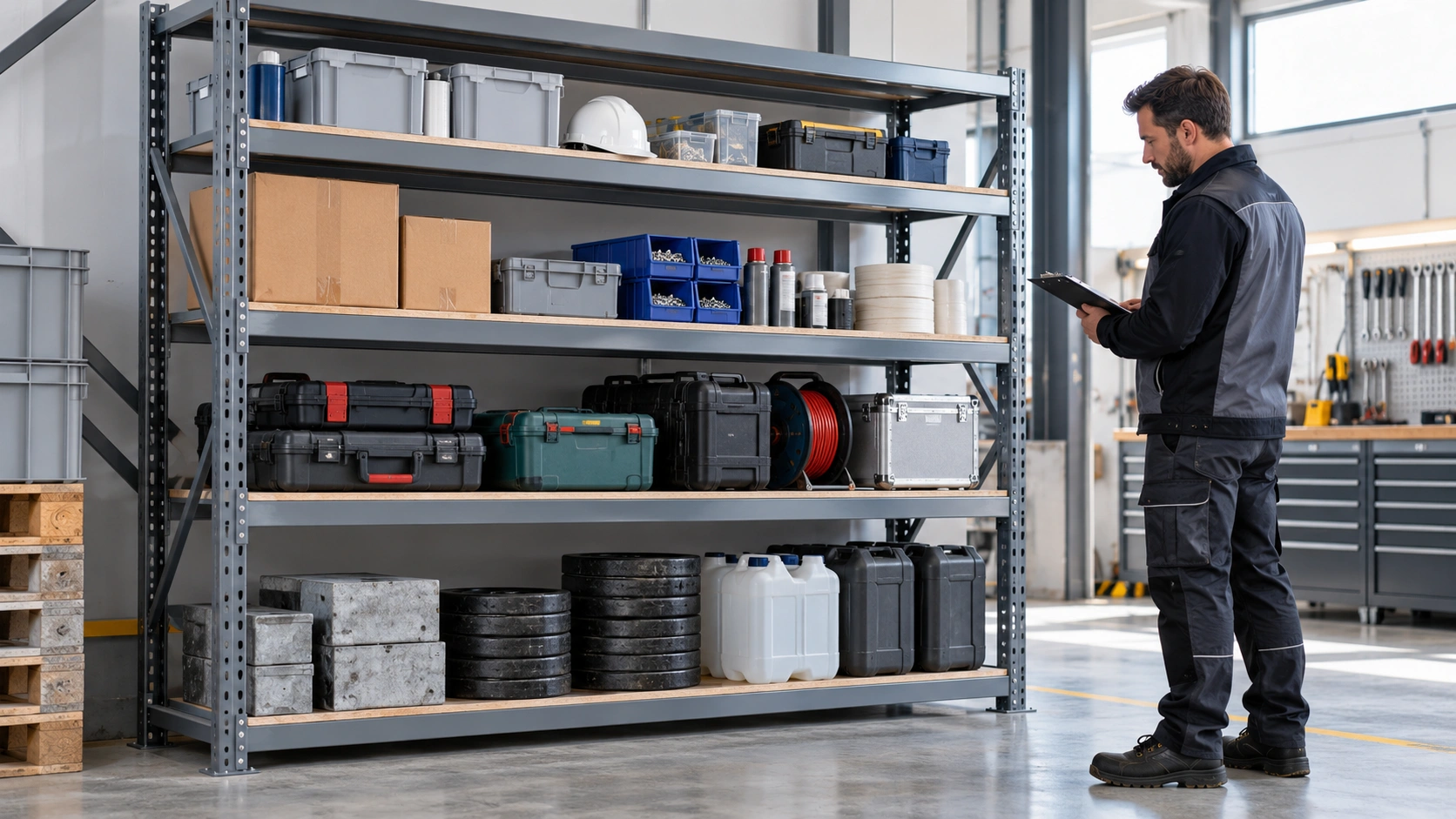

При выборе металлического стеллажа важно различать допустимую нагрузку на отдельную полку и нагрузку на всю секцию. Эти характеристики не равны друг другу автоматически: если каждая полка рассчитана на определенный вес, это еще не означает, что допустимую нагрузку стеллажа можно получить простым умножением этого значения на количество уровней.

Подбор начинают с фактической массы груза, способа его размещения и условий эксплуатации. После расчета полученные значения обязательно сверяют с паспортом или карточкой конкретной модели. В каталоге компании ООО «Мебель ЕСД» металлические стеллажи представлены в разных исполнениях, а фильтр по максимальной нагрузке охватывает широкий диапазон значений. При этом максимальное значение фильтра нельзя переносить на каждую модель каталога.

Что означает допустимая нагрузка на металлический стеллаж

Допустимая нагрузка показывает, какой вес конструкция может воспринимать при условиях, предусмотренных изготовителем.

Важно сразу уточнить, к чему относится указанное значение:

• к одной полке;
• к секции;
• ко всему стеллажу;
• к отдельному элементу конструкции;
• к выкатной платформе или другой части системы.

Одно число без пояснения нельзя трактовать произвольно.

Например, характеристика «нагрузка на полку» относится именно к конкретному уровню хранения. Она не означает, что стойки и вся секция автоматически рассчитаны на сумму максимальных нагрузок всех установленных полок.

В работе стеллажа участвуют несколько элементов: груз передает нагрузку на полку, полка передает ее на стойки, стойки передают нагрузку на основание и пол.

Поэтому грузоподъемность определяется всей конструкцией, а не только прочностью листа или настила полки.

При эксплуатации приоритет имеют характеристики, указанные изготовителем конкретной модели. Самостоятельно увеличивать их на основании внешнего вида, толщины металла или количества стоек нельзя.

Нагрузка на полку и нагрузка на секцию — в чем разница

• Нагрузка на полку показывает допустимый вес, который можно разместить на одном уровне при предусмотренном способе распределения груза.
• Нагрузка на секцию относится к конструкции целиком или к определенной части стеллажной системы, в зависимости от терминологии производителя.

Главное правило:

допустимая нагрузка одной полки ≠ автоматически допустимая суммарная нагрузка секции.

Допустим, в стеллаже установлены пять одинаковых полок. Даже если каждая имеет определенную паспортную грузоподъемность, нельзя без документации заключать, что секция выдерживает пятикратный вес.

Ограничение может определяться:

• стойками;
• соединениями;
• рамой;
• конструкцией секции;
• расстоянием между уровнями;
• способом крепления;
• основанием;
• требованиями производителя к распределению груза.

Поэтому при выборе нужно искать обе характеристики, если они нормируются отдельно.

Если в карточке товара указано только одно значение, необходимо уточнить, к какому элементу оно относится.

Почему нельзя просто умножить нагрузку полки на количество полок

Такой расчет кажется логичным, но не учитывает работу конструкции в целом.

Полка воспринимает локальную нагрузку от расположенного на ней груза. Затем усилие передается на стойки. Чем больше загруженных уровней, тем выше суммарное воздействие на несущие элементы стеллажа.

При этом паспортная грузоподъемность полки может быть определена для условий, при которых:

• груз распределен определенным образом;
• секция правильно собрана;
• стеллаж установлен на ровном основании;
• соблюдены требования по креплению;
• отсутствуют повреждения элементов.

Количество уровней само по себе не определяет допустимую массу всей секции.

Следовательно, формула:

нагрузка полки × число полок = допустимая нагрузка стеллажа

не является универсальным методом расчета.

Ее можно использовать только тогда, когда изготовитель прямо допускает такой способ определения нагрузки для конкретной конструкции. В остальных случаях ориентируются на паспортные характеристики секции или всего изделия.

Как определить фактическую нагрузку

До выбора модели нужно определить не абстрактную требуемую грузоподъемность, а реальный вес предметов, которые будут храниться.

Последовательность простая:

масса предметов → распределение по уровням → способ размещения → сравнение с паспортными ограничениями.

Посчитать массу хранимых предметов

Сначала определяют массу всего груза на каждой полке.

Если предметы одинаковые, расчет выполняется просто:

масса одной единицы × количество единиц.

Например, на одной полке планируется хранить 12 металлических коробок массой по 8 кг каждая:

12 × 8 = 96 кг.

Следовательно, фактическая масса груза на этой полке составляет 96 кг.

Если рядом устанавливаются дополнительные контейнеры или инструмент, их массу также прибавляют.

Для разных предметов значения суммируют. Например:

• ящик с инструментом — 22 кг;
• три коробки деталей по 14 кг — 42 кг;
• контейнер с крепежом — 18 кг.

Общая масса:

22 + 42 + 18 = 82 кг.

Это расчет фактической массы груза, а не расчет прочности полки. После получения значения необходимо проверить допустимую нагрузку конкретной модели.

Учесть распределение груза

Одинаковая масса может по-разному воздействовать на полку. Если несколько коробок равномерно занимают поверхность, нагрузка распределяется по большой площади. Если тот же вес сосредоточен на небольшом основании тяжелого станка или контейнера, характер воздействия меняется.

Если изготовитель указывает паспортную грузоподъемность для равномерно распределенной нагрузки, это значение нельзя автоматически переносить на сосредоточенный груз.

Производители стеллажных систем нередко указывают грузоподъемность полок как равномерно распределенную нагрузку.

Это означает, что значение для равномерно распределенного груза нельзя автоматически переносить на ситуацию, когда вся масса сосредоточена в одной небольшой зоне.

Учесть способ загрузки

При расчете нужно понимать не только, сколько весят предметы, но и как они попадают на стеллаж.

Возможные сценарии:

• ручная установка коробок;
• размещение тяжелого инструмента;
• хранение металлических деталей;
• установка контейнеров;
• использование выкатных платформ;
• загрузка длинномерных изделий;
• хранение колес или листового металла.

Способ загрузки влияет на выбор конструкции.

Тяжелый предмет могут не только поставить на полку, но и опустить на нее с небольшим ударом. Перемещаемый груз способен создавать дополнительные воздействия, которых нет при спокойном статическом хранении.

Поэтому нестандартные, ударные или динамические режимы нельзя самостоятельно пересчитывать из обычной паспортной грузоподъемности. Для таких условий используют рекомендации производителя или подбирают специализированную конструкцию.

Равномерная и сосредоточенная нагрузка

Равномерная и сосредоточенная нагрузка отличаются площадью, через которую груз воздействует на полку.

• Равномерно распределенная нагрузка действует по значительной части рабочей площади. Пример — несколько одинаковых коробок, размещенных по всей ширине полки.
• Сосредоточенная, или точечная, нагрузка приходится на ограниченную площадь. Пример — тяжелый металлический узел с небольшим основанием.

При одинаковой общей массе эти ситуации неравнозначны.

Если тяжелый предмет стоит в центре тонкой полки на небольшой опоре, локальное воздействие выше, чем при распределении такой же массы между несколькими коробками.

Поэтому нельзя рассуждать так: «Полка рассчитана на 200 кг, значит на нее можно поставить любой предмет массой до 200 кг».

Сначала нужно определить, для какого характера нагрузки указана паспортная величина.

Если производитель указывает именно равномерно распределенную нагрузку, точечное размещение тяжелого груза требует отдельной проверки.

Прогиб полки также нельзя использовать как единственный критерий допустимости. Отсутствие заметного прогиба не означает автоматически, что паспортные ограничения не нарушены.

Как выбрать стеллаж под расчетный вес

Выбор начинается с инвентаризации груза.

Нужно определить:

• максимальную массу предметов на одной полке;
• суммарную массу, планируемую для секции;
• размеры груза;
• количество уровней;
• характер распределения веса;
• способ загрузки;
• условия установки.

Далее эти значения сопоставляют с паспортом конкретной модели.

Практический алгоритм:

1. Составить список хранимых предметов.
2. Определить их массу.
3. Распределить груз по будущим полкам.
4. Посчитать фактический вес каждого уровня.
5. Определить, будет нагрузка распределенной или сосредоточенной.
6. Уточнить необходимую ширину и глубину полок.
7. Проверить допустимую нагрузку на полку.
8. Проверить допустимую нагрузку на секцию или изделие, если она указана отдельно.
9. Проверить требования к установке и креплению.
10. Сопоставить все параметры с документацией конкретной модели.

При выборе разумно не планировать эксплуатацию так, чтобы рабочая масса постоянно совпадала с предельной паспортной величиной. Практический резерв полезен на случай изменения ассортимента хранимых предметов, но величину такого резерва нельзя объявлять универсальным нормативом: ее определяют с учетом условий эксплуатации и требований предприятия.

В каталоге компании ООО «Мебель ЕСД» представлены архивные, усиленные, складские модели, конструкции для инструмента, колес, листового металла и варианты с выкатными платформами. Фильтр «Максимальная нагрузка» сейчас охватывает диапазон от 50 до 5000 кг, но конкретное значение необходимо проверять в характеристиках выбранного изделия.

Как правильно распределить тяжелый груз

Тяжелые предметы обычно рациональнее размещать на нижних уровнях.

Такой подход:

• снижает положение центра массы загруженного стеллажа;
• уменьшает последствия случайного падения тяжелого предмета;
• облегчает ручную загрузку;
• снижает необходимость поднимать большой вес на высоту.

Легкие вещи можно размещать выше, если это соответствует назначению рабочего места.

Внутри одной полки груз желательно располагать так, как предусмотрено производителем. Для характеристики, заданной как равномерно распределенная нагрузка, нельзя собирать весь вес в одной небольшой зоне. В опубликованной компанией ООО «Мебель ЕСД» инструкции по сборке также рекомендуется размещать тяжелые предметы на нижних уровнях и равномерно распределять груз по площади полки.

Перед загрузкой полезно проверить:

• предмет полностью помещается на полке;
• масса не превышает допустимую;
• тяжелые элементы не выступают за край;
• опорные точки не создают непредусмотренную локальную нагрузку;
• груз не мешает стойкам и креплениям;
• содержимое устойчиво и не может самостоятельно сместиться.

Если одно тяжелое изделие невозможно распределить по площади полки, следует подбирать конструкцию, рассчитанную именно на такой тип хранения.

Когда требуется крепление стеллажа

Необходимость крепления определяется конструкцией, высотой, глубиной, способом загрузки, условиями эксплуатации и требованиями изготовителя.

Нельзя устанавливать единое правило вида «все стеллажи выше определенной высоты обязательно крепить» без ссылки на документацию конкретной системы или применимый норматив.

Проверить вопрос крепления особенно важно, если:

• конструкция высокая относительно своей глубины;
• используется тяжелый груз;
• предметы загружаются на верхние уровни;
• рядом перемещаются тележки или оборудование;
• стеллаж расположен в зоне активного движения;
• конструкция состоит из нескольких связанных секций;
• есть риск случайного удара;
• производитель прямо предусматривает крепление.

Крепление повышает устойчивость только при правильном выборе способа и основания. Оно не увеличивает автоматически паспортную грузоподъемность полок или секции.

Отдельно нужно оценить пол. Основание должно обеспечивать устойчивое положение конструкции. Неровность может нарушить геометрию стеллажа и распределение нагрузки между опорами.

Если производитель предусматривает регулируемые опоры или определенный способ анкеровки, нужно следовать его инструкции.

Ошибки, приводящие к перегрузке

• Умножать грузоподъемность полки на число уровней. Нагрузка секции может иметь отдельное ограничение.
• Считать любую паспортную нагрузку равномерно допустимой при любом размещении. Сосредоточенный груз и распределенная нагрузка воздействуют на полку по-разному.
• Не учитывать массу тары. Контейнер, ящик или оснастка тоже входят в фактическую нагрузку.
• Оценивать вес «на глаз». Тяжелые детали и инструмент лучше взвесить или определить их массу по документации.
• Размещать весь тяжелый груз на верхних уровнях. Это ухудшает устойчивость и усложняет работу с предметами.
• Игнорировать паспорт секции. Даже если отдельные полки не перегружены, суммарное воздействие на конструкцию может превышать допустимое.
• Считать прогиб единственным признаком перегрузки. Нарушение паспортных ограничений возможно и без очевидной деформации.
• Продолжать эксплуатацию поврежденного стеллажа. Деформация стоек, полок или соединений требует проверки до дальнейшей загрузки.
• Устанавливать стеллаж на неровный пол. Это может нарушить геометрию и устойчивость конструкции.
• Самостоятельно усиливать конструкцию и повышать паспортную нагрузку. Дополнительный крепеж или самодельные элементы не дают оснований увеличивать заявленную грузоподъемность.

Чек-лист выбора

Перед заказом металлического стеллажа проверьте:

• что будет храниться;
• массу каждого типа предметов;
• максимальный фактический вес на одной полке;
• предполагаемую суммарную массу груза;
• характер нагрузки — распределенная или сосредоточенная;
• размеры крупнейших предметов;
• необходимую ширину полки;
• необходимую глубину;
• количество уровней;
• способ загрузки;
• допустимую нагрузку каждой полки;
• допустимую нагрузку секции или всего изделия;
• требования к расположению тяжелого груза;
• устойчивость конструкции;
• состояние и ровность пола;
• необходимость крепления;
• требования производителя к сборке;
• возможность изменения состава хранимого груза в будущем.

После этого можно сравнивать модели по паспортным параметрам, а не только по размерам и количеству полок.

Вывод

Выбор металлического стеллажа начинается с оценки груза, а не с количества полок.

Главная последовательность: груз → масса → способ размещения → нагрузка на полку → суммарная нагрузка секции → паспортные ограничения → выбор модели.

Допустимая нагрузка одной полки и грузоподъемность всей секции — разные характеристики. Поэтому нельзя автоматически умножать нагрузку полки на количество уровней и считать результат допустимым весом для стеллажа.

При расчете фактической нагрузки достаточно сложить массу всех одновременно хранимых на конкретном уровне предметов и тары. Но этот расчет показывает только реальный вес груза. Допустимость такой нагрузки определяют исключительно по документации конкретной модели.
