Как выбрать монтажный стол для электромонтажных и сборочных работ

Выбор монтажного стола начинается не с размеров мебели и не с количества полок, а с технологической операции. Сначала нужно определить, какое изделие будет находиться на рабочей поверхности, какие приборы и инструменты использует оператор, какую нагрузку они создают и требуется ли защита электроники от электростатических явлений. Только после этого выбирают столешницу, габариты, высоту, верхнее оснащение, освещение, розеточные блоки, систему хранения и ESD-исполнение.

Такой подход позволяет получить не просто стол, а рабочее место, соответствующее реальному производственному процессу. В каталоге «Монтажные столы» представлены модели разных размеров и конструкций, которые можно сравнивать по исполнению, регулировке, допустимой нагрузке и возможностям дополнительного оснащения.

Что такое монтажный стол

Монтажный стол — специализированное рабочее место для операций, при которых оператор собирает, соединяет, проверяет, ремонтирует или настраивает изделия и отдельные узлы. Его конструкция должна поддерживать конкретную последовательность действий: размещение заготовки, подачу компонентов, применение инструмента, подключение оборудования, визуальный контроль и передачу готового изделия на следующий этап.

Чем он отличается от обычного производственного стола

Обычный производственный стол прежде всего предоставляет устойчивую рабочую поверхность. Монтажное рабочее место решает более сложную задачу: вокруг основной поверхности должна формироваться организованная зона для инструмента, приборов, компонентов, документации, освещения и подключения оборудования.

Для монтажных моделей особенно важна возможность дооснащения. Над столешницей могут размещаться полки, перфорированные панели, держатели, направляющие с контейнерами и светильники. Под ней — тумбы или другие элементы хранения.

В каталоге mebelesd.ru есть монтажные решения с модульной конструкцией, различными вариантами регулировки высоты и возможностью выбора между общепромышленным и антистатическим исполнением. Конкретный набор возможностей зависит от серии и модели.

Какие элементы входят в монтажное рабочее место

Основой рабочего места служат каркас и столешница. Однако полноценная конфигурация может включать стойки верхнего оснащения, полки под приборы и комплектующие, панели для ручного инструмента, локальный светильник, электрические модули, кабельную организацию, держатели документации и монитора, тумбы и контейнеры.

Состав нельзя определять по принципу «чем больше аксессуаров, тем лучше». Каждый элемент должен быть связан с конкретной операцией. Если полка не используется, она только занимает пространство. Если прибор нужен при каждой операции, его, наоборот, рационально вынести с основной столешницы на отдельный уровень.

Для каких операций используют монтажные столы

Монтажные рабочие места востребованы там, где операция требует точного размещения изделия и постоянного доступа к инструменту или комплектующим. Это сборочные участки, ремонтные зоны, сервисные центры, лаборатории, производство радиоэлектронной аппаратуры и посты технического контроля.

Ручная сборка

При ручной сборке на столе обычно находятся само изделие, комплект деталей, крепеж, ручной или электрический инструмент и технологическая документация. Для такой операции важны достаточная площадь столешницы и понятное разделение зон: сборочной, инструментальной и зоны компонентов. При серийной работе нужно также учитывать направление движения деталей.

Электромонтаж

При электромонтаже необходимо предусмотреть пространство для собираемого узла, кабелей, разъемов, приспособлений, инструмента и оборудования для проверки соединений. Чем больше жгутов и длинномерных элементов используется в работе, тем важнее свободная зона вокруг изделия.

Пайка и ремонт электроники

Рабочее место для пайки и ремонта обычно требует более плотной комплектации. Оператору могут быть нужны паяльное оборудование, измерительные приборы, локальное освещение, держатели инструмента, расходные материалы и система ESD-защиты.

В этом случае основную столешницу не стоит полностью занимать приборами. Часть оборудования рационально разместить на верхних полках, если их грузоподъемность и конструкция позволяют это сделать. Для плат, микросхем, электронных модулей и других чувствительных компонентов требуется оценить необходимость антистатического исполнения. На сайте mebelesd.ru ESD-рабочее место рассматривается именно как система, а не как отдельный предмет мебели.

Диагностика и контроль качества

На посту диагностики или ОТК ключевым становится размещение проверяемого изделия и контрольно-измерительного оборудования. Приборы не должны перекрывать рабочую зону, а индикаторы и органы управления должны оставаться хорошо видимыми и доступными.

Сначала определить технологическую операцию

Главный документ для подбора рабочего места — описание или карта технологической операции. Даже простая схема последовательности действий показывает, сколько пространства требуется оператору и какие элементы оснащения действительно нужны.

Какие изделия размещаются на столе

Нужно зафиксировать максимальные габариты изделия в той ориентации, в которой с ним работает сотрудник. Размер столешницы выбирают не по размерам самого корпуса, а с учетом пространства для перемещения, поворота, инструмента и деталей.

Если изделие тяжелое, к расчету добавляют массу приборов, оснастки и других постоянно находящихся на поверхности предметов. Допустимую нагрузку следует проверять по технической документации конкретного стола.

Какие инструменты и приборы использует оператор

До выбора комплектации полезно разложить все оборудование так, как оно будет применяться в реальной работе. Часто используемые предметы должны находиться ближе к оператору, оборудование постоянного применения — иметь закрепленное место, а редко используемый инструмент можно убрать дальше.

Особое внимание уделяют измерительным приборам. Они занимают не только площадь основания: оператору нужен доступ к экрану, кнопкам, разъемам и проводам.

Как движутся детали и готовые изделия

Рабочее место должно соответствовать материальному потоку. Желательно еще на этапе проектирования определить точку поступления комплектующих, зону основной операции, место временного хранения и направление передачи готового изделия.

Для проектирования нескольких постов полезно оценивать уже не отдельный стол, а участок целиком. Услуга «3D-проектирование» позволяет заранее визуализировать расстановку рабочих мест, проходы и расположение мебели в помещении.

Как выбрать размеры монтажного стола

Размер определяется операцией, а не только свободным местом в помещении. Слишком маленькая поверхность заставит хранить инструмент рядом с изделием и постоянно освобождать место. Избыточные габариты тоже не всегда полезны: часть оснащения может оказаться за пределами удобной досягаемости.

Длина и глубина рабочей поверхности

Длина должна позволять разместить изделие и постоянно используемые предметы, сохранив рабочие зоны между ними. Для крупной аппаратуры или нескольких стационарных приборов понадобится больший запас, чем для сборки небольших компонентов.

Глубину оценивают отдельно. Недостаточная глубина мешает поставить прибор за изделием или безопасно организовать провода. Слишком глубокая столешница может увеличить расстояние до панели, контейнеров и оборудования над задней частью стола.

Высота и возможность регулировки

Высота связана с положением оператора и характером работы. Для длительной работы сидя важна совместимость столешницы со стулом и свободное положение ног. Для работы стоя учитывают рост сотрудника, положение рук и высоту самого изделия.

Регулировка особенно полезна, если одним постом пользуются разные сотрудники, операция выполняется в разных положениях или меняются размеры изделий. В каталоге встречаются модели с фиксированной высотой, плавной регулировкой и другими вариантами исполнения. Диапазон регулировки определяется серией: например, у части представленных решений на сайте указан диапазон 650–950 мм, тогда как у других моделей параметры отличаются.

Свободное пространство для ног и оборудования

Тумбы, опоры и кабельные элементы не должны занимать пространство, которое необходимо для нормальной посадки. Ошибка особенно заметна после установки: стол формально подходит по высоте, но оператор не может приблизиться к изделию из-за тумбы или оборудования под столешницей.

Как выбрать рабочую поверхность

Столешница непосредственно контактирует с изделием, инструментом и оснасткой, поэтому требования к ней определяет технология. Необходимо учитывать не только материал, но и допустимую нагрузку, особенности покрытия и условия эксплуатации.

Общепромышленная столешница

Общепромышленное исполнение подходит для операций, где не требуется специальный контроль электростатических явлений. Критериями становятся механическая устойчивость, нагрузка, размеры и совместимость покрытия с процессом.

В ассортименте mebelesd.ru используются различные решения на основе ЛДСП и МДФ, встречаются поверхности с промышленными покрытиями. Материал и конструкцию конкретной столешницы необходимо смотреть непосредственно в карточке товара, поскольку серии отличаются.

Антистатическая рабочая поверхность

Если операция выполняется с компонентами, чувствительными к электростатическому разряду, рассматривается ESD-исполнение. Такая поверхность является элементом общей системы контроля электростатических явлений и должна использоваться в соответствии с требованиями, принятыми на предприятии.

Стойкость к загрязнениям и ежедневной эксплуатации

Поверхность выбирают с учетом того, что реально происходит на рабочем месте. На участке сборки это могут быть механические воздействия от деталей и инструмента, при ремонте — регулярная очистка, при пайке — локальные температурные нагрузки и загрязнения.

Когда требуется ESD-исполнение

ESD-исполнение рассматривают, когда предприятие работает с электронными изделиями или компонентами, для которых электростатический разряд представляет риск. В каталоге «Антистатические столы ESD» представлены специализированные рабочие места для таких задач.

Какие изделия чувствительны к электростатическим явлениям

К типичным объектам относятся печатные платы, микросхемы, электронные модули, разъемы и другие электронные компоненты. Конкретные требования определяются характеристиками выпускаемого или ремонтируемого изделия и действующей на предприятии программой ESD-контроля.

Почему одного антистатического стола недостаточно

ESD-стол не создает полноценную защиту сам по себе. Если оператор работает без необходимых средств заземления, рядом используется неподходящая тара или элементы рабочего места не объединены в предусмотренную систему, одно специальное покрытие столешницы не решит проблему.

На mebelesd.ru ESD-рабочее место также описывается комплексно: кроме стола, в систему могут входить коврик, браслет, узел заземления, антистатическая тара, соответствующий стул и дополнительное оснащение.

Как связаны стол, браслет, коврик, тара и заземление

Все элементы должны рассматриваться как части одной системы управления электростатическими явлениями. Рабочая поверхность поддерживает безопасную зону размещения изделия, браслет используется для подключения оператора к предусмотренной системе, тара служит для хранения и перемещения компонентов, а заземление обеспечивает требуемую электрическую связь элементов в соответствии с проектом ESD-зоны.

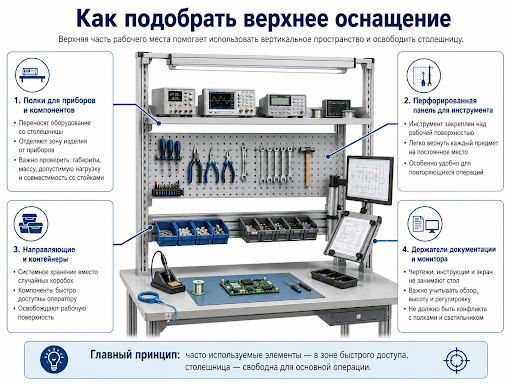

Как подобрать верхнее оснащение

Верхняя часть монтажного рабочего места позволяет использовать вертикальное пространство и освободить столешницу. В разделе «Оснащение рабочих мест» представлены элементы для дополнительной комплектации производственных постов, включая полки и панели.

Полки для приборов и компонентов

Полка удобна для оборудования, которое требуется в процессе, но не обязательно должно занимать основную столешницу. Это помогает отделить зону изделия от приборной части рабочего места. Перед подбором нужно знать габариты и массу оборудования, а затем проверить допустимую нагрузку выбранной полки и совместимость со стойками рабочего места.

Перфорированная панель для инструмента

Перфорированная панель позволяет закрепить ручной инструмент над рабочей поверхностью и вернуть его на постоянное место после использования. Такой принцип особенно удобен для повторяющихся операций, где сотрудник постоянно работает с одним набором отверток, ключей, кусачек или других принадлежностей.

Направляющие и контейнеры

Компоненты лучше размещать не случайными коробками на столе, а в заранее определенной системе хранения. Направляющие с контейнерами позволяют вынести комплектующие с основной поверхности, сохранив быстрый доступ к ним.

Держатели документации и монитора

Чертеж, маршрутная карта, инструкция или экран не должны конкурировать за место с изделием. Если оператор постоянно сверяется с документацией, ей требуется отдельная зона с удобным углом обзора.

То же относится к монитору: нужно учитывать не только место крепления, но и обзор, высоту, возможность регулировки и отсутствие конфликта с полками, светильником и другими элементами верхнего оснащения.

Освещение монтажного рабочего места

Для точной сборки, пайки, электромонтажа и визуального контроля локальный свет становится частью технологического поста. Его задача — обеспечить рабочую зону светом с учетом характера операции и расположения оборудования.

Рабочая зона и направление света

Светильник должен освещать место, где находится изделие и выполняются основные действия. При этом важно избегать ситуации, когда корпус оператора, полка или крупный прибор постоянно создают тень.

Положение источника света лучше оценивать на схеме рабочего места вместе с верхними полками. Добавление светильника уже после установки оборудования может оказаться неудобным: для него не останется подходящей точки крепления.

Почему недостаточно общего освещения помещения

Потолочные светильники обеспечивают общее освещение участка, но при работе с мелкими деталями часть рабочей поверхности может оказаться в тени. Особенно это заметно, если над столом установлены приборные полки или оператор наклоняется непосредственно над изделием. Поэтому локальное освещение рассматривается отдельно от общей системы помещения.

Какие параметры светильника нужно уточнять

Для проекта имеют значение способ крепления, положение относительно изделия, возможность регулировать направление света, питание и совместимость с конструкцией рабочего места. При необходимости дополнительно оценивают световой поток, освещенность, цветовые характеристики и другие параметры, предусмотренные технологией и нормативной документацией.

Электропитание и подключение оборудования

Паяльные станции, измерительные приборы, компьютеры, ручной электроинструмент и локальное освещение требуют организованного подключения. Если розетки и кабели не заложены в проект, даже удобная мебель быстро оказывается окружена удлинителями и пересекающими рабочую зону проводами.

Розеточные блоки и размещение кабелей

Сначала составляют перечень постоянно подключаемого оборудования и устройств временного применения. Затем определяют удобные места подключения, не мешающие работе и обслуживанию техники.

Кабели желательно выводить по определенному маршруту, чтобы они не лежали среди деталей и не натягивались при перемещении приборов. Кабельная организация также упрощает обслуживание рабочего места и замену оборудования.

Отдельные точки подключения ESD-оснащения

В ESD-зоне необходимо заранее определить, каким образом подключаются предусмотренные элементы антистатической системы. Наличие соответствующих точек и комплектующих проверяют в документации выбранного рабочего места.

Не следует самостоятельно объединять защитное заземление электрического оборудования и элементы ESD-системы по произвольной схеме. Требования к соединениям должны соответствовать проекту предприятия и применимым техническим нормам.

Почему электрическое подключение должен оценивать профильный специалист

Подбор мебели не заменяет проектирование электроснабжения. Число потребителей, нагрузка на линии, защитные устройства, кабели, заземление и другие параметры электрической части требуют профессионального расчета. Правильность схемы питания и подключения должен подтверждать специалист, отвечающий за электрическую часть проекта.

Тумбы, ящики и хранение компонентов

Система хранения должна сокращать лишние перемещения оператора, а не просто заполнять свободное место под столом. Для рабочего поста можно рассмотреть «Тумбы металлические», подбирая их по конструкции, размеру и способу установки.

Что хранить непосредственно у оператора

В ближайшей зоне оставляют только то, что регулярно требуется для операции: основной инструмент, расходники, рабочую документацию и необходимые комплектующие. Резервные наборы, упаковочные материалы и редко используемая оснастка могут храниться отдельно.

Подвесная или подкатная тумба

Подвесная тумба постоянно связана с конкретным рабочим местом и подходит для закрепленного набора инструментов. При ее выборе особенно важно сохранить пространство для ног. Подкатная конструкция дает больше свободы: ее можно переместить, освободить место под столом или использовать рядом с разными постами.

Антистатическая тара для электронных компонентов

В ESD-зоне обычный пластиковый контейнер не следует автоматически считать подходящим для хранения чувствительной электроники. Для таких задач применяется специализированная «Антистатическая тара», предназначенная для хранения и перемещения электронных компонентов в рамках ESD-процесса.

Как учесть эргономику

Эргономика монтажного места определяется взаимным расположением человека, изделия, инструмента и оснащения. Даже качественный стол будет неудобен, если оператору приходится постоянно тянуться, наклоняться или разворачивать корпус.

Работа сидя и стоя

Если сотрудник выполняет операцию сидя, необходимо согласовать высоту столешницы, стула и положение рабочей зоны. Для операций стоя оценивают уровень поверхности относительно рук и высоту самого изделия.

Если технологический процесс допускает смену положения, регулируемый стол может упростить адаптацию рабочего поста. Но необходимость регулировки определяется технологией и организацией труда, а не сама по себе является обязательным преимуществом.

Зоны досягаемости

Часто используемый инструмент и основные компоненты размещают в зоне, где оператор может взять их без выраженного наклона или поворота корпуса. Предметы эпизодического применения можно перенести дальше или выше.

Совместимость стола и промышленного стула

Стул следует подбирать одновременно со столом, особенно если рабочее место рассчитано на длительную работу сидя. Нужно сопоставить диапазоны высоты, положение ног, конструкцию основания и необходимую мобильность.

На сайте представлен раздел «Промышленные стулья» с различными типами посадочных мест для производственных и лабораторных задач. Для ESD-зоны следует отдельно проверять наличие требуемого антистатического исполнения.

Как рассчитать полную комплектацию

Расчет удобнее выполнять не по отдельным товарам, а по уровням комплектации. Сначала фиксируют то, без чего операция невозможна, затем добавляют элементы, сокращающие лишние действия, и только после этого предусматривают резерв для развития поста.

Базовые элементы

В базовую часть включают стол с необходимой рабочей поверхностью и конструкцией, соответствующей нагрузке. Для части серий на сайте предусмотрена регулировка высоты и модульный принцип построения рабочего места. Однако базовая комплектация различается, поэтому состав необходимо проверять по конкретному товару.

Дополнительные элементы

Дополнительное оснащение формирует рабочий пост под конкретного оператора: приборные полки освобождают столешницу, панели организуют инструмент, светильник обеспечивает локальный свет, тумбы создают место хранения, а электрические элементы упрощают подключение техники.

Резерв под изменение процесса

Производственный процесс может измениться: появится дополнительный прибор, другой корпус изделия, новый комплект инструмента или необходимость увеличить число контейнеров. Поэтому при выборе стоит проверить модульность конструкции и возможности дооснащения.

От чего зависят цена и срок поставки

Полную стоимость рабочего места определяет не только цена базового стола. На нее влияют размеры, тип и материал рабочей поверхности, конструкция каркаса, способ регулировки высоты, общепромышленное или ESD-исполнение, количество верхних элементов, освещение, тумбы, электрические модули, системы хранения и другие аксессуары.

Срок поставки также зависит от выбранной модели и комплектации. Наличие товара, количество рабочих мест, дополнительное оснащение и нестандартные требования могут влиять на сроки.

Типовые ошибки при выборе

Покупка стола без карты технологической операции

Если известны только желаемые габариты мебели, невозможно понять, хватит ли поверхности для изделия и оборудования. Сначала необходимо описать последовательность действий сотрудника и состав предметов на рабочем месте.

Недостаточная рабочая поверхность

Распространенная ошибка — выбирать столешницу практически по размеру изделия. В реальности рядом находятся инструмент, крепеж, документация, измерительное оборудование и комплектующие.

Случайное размещение полок и приборов

Полка, установленная без учета технологического процесса, может оказаться слишком высокой, глубокой или просто неудобной. То же относится к приборам: если поставить их туда, где осталось свободное место, экран или органы управления могут выйти из удобной зоны доступа.

Использование обычной мебели в ESD-зоне

В защищенной зоне недостаточно поставить один антистатический коврик на обычный рабочий пост и считать задачу решенной. Требования распространяются на всю систему обращения с чувствительными компонентами.

Отсутствие резерва для дооснащения

Если конструкция рабочего места полностью занята уже при запуске, добавление нового прибора может потребовать перестройки всего поста. При вероятном развитии участка лучше заранее проверить совместимость дополнительных стоек, полок, панелей, держателей и других аксессуаров с выбранной серией.

Чек-лист выбора монтажного стола

Перед отправкой запроса поставщику имеет смысл собрать исходные данные в одном документе. Тогда специалисту не придется подбирать мебель только по общему описанию «стол для пайки» или «место электромонтажника».

Такой перечень фактически превращается в основу технического задания. По нему можно сопоставлять конкретные модели из каталога и получать расчет всего рабочего места, а не только базовой мебели.

Вывод

Правильно выбрать монтажный стол можно только после анализа операции. Размер изделия определяет необходимую рабочую зону, оборудование влияет на площадь и нагрузку, положение оператора — на высоту и необходимость регулировки, комплектующие — на систему хранения, а работа с чувствительной электроникой — на необходимость ESD-исполнения.

Поэтому перед запросом коммерческого предложения стоит подготовить восемь основных групп данных: операция, изделие, оборудование, требуемые размеры, нагрузка, положение оператора, ESD-требования и дополнительное оснащение. Этой информации достаточно, чтобы перейти от абстрактного выбора мебели к подбору конкретного рабочего поста. Позвоните нам или оставьте заявку на сайте. Наши специалисты помогут подобрать стол под ваши задачи и бюджет.
