Антистатическая транспортная тележка ESD нужна для перемещения чувствительных электронных компонентов, печатных плат, приборов и защитной тары в условиях контролируемой защиты от электростатических разрядов. Выбирать ее следует по подтвержденным ESD-характеристикам, размерам груза, допустимой нагрузке, числу полок, конструкции колес и маршруту перемещения.
Тележка не работает изолированно от остальных средств защиты. Ее необходимо рассматривать как часть системы, в которую входят защищенная зона, напольное покрытие, упаковка, рабочая мебель, заземление и установленные на предприятии правила обращения с чувствительными компонентами.
Что такое антистатическая транспортная тележка ESD

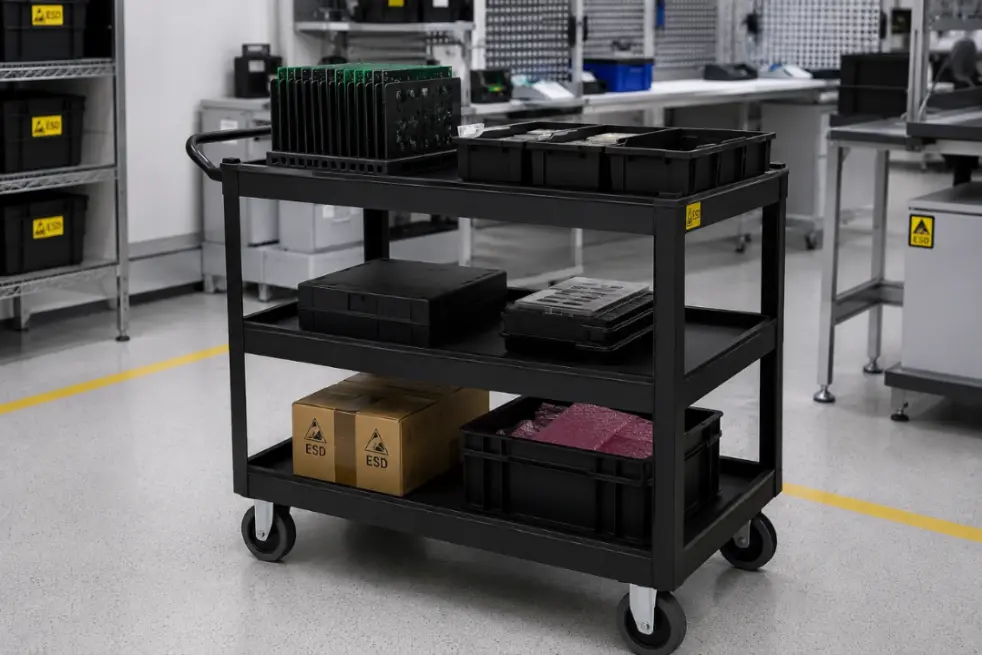

Антистатическая транспортная тележка ESD — мобильное оборудование для перемещения изделий, чувствительных к электростатическому разряду. Ее используют на предприятиях электроники, сборочных производствах, в лабораториях, ремонтных центрах и других помещениях, где организована защита электронных компонентов от электростатических воздействий.
В зависимости от конструкции тележка может иметь:
- одну или несколько полок;
- регулируемое расстояние между полками;
- бортики;
- ручку для перемещения;
- колеса;
- механизмы фиксации колес;
- поверхности специального исполнения.
Главное отличие такой тележки от обычного транспортного оборудования заключается не во внешнем виде и не только в металлическом каркасе. При выборе необходимо проверять характеристики конкретного изделия и его пригодность для используемой на предприятии системы ESD-защиты.
Почему обычная металлическая тележка не заменяет ESD-модель
Металлическая конструкция сама по себе не подтверждает способность оборудования безопасно использоваться при обращении с чувствительной электроникой.
Для мобильного оборудования имеет значение весь путь контролируемого отвода заряда: поверхности, каркас, колесная база, напольное покрытие и другие элементы, предусмотренные системой предприятия.
Обычная тележка может иметь:
- изолирующие колеса;
- покрытия с неизвестными электрическими характеристиками;
- разрывы электрического пути между отдельными элементами;
- материалы и принадлежности, не рассчитанные на использование в защищенной зоне.
Поэтому выбирать оборудование только по признаку «корпус металлический» неправильно. ESD-исполнение должно подтверждаться характеристиками и документацией конкретной модели.
Что можно перевозить на ESD-тележке
Антистатические транспортные тележки используют для перемещения:
- печатных плат;
- электронных модулей;
- отдельных компонентов;
- сборочных единиц;
- приборов;
- кассет и лотков;
- антистатических контейнеров;
- другой ESD-тары.
Способ транспортировки зависит от изделия и принятой программы защиты. Наличие специальной тележки не означает, что любой чувствительный компонент можно перевозить открытым.
Для части изделий требуется соответствующая упаковка или тара. Особенно важно учитывать это при перемещении между разными участками или при выходе за пределы защищенной зоны.
Как тележка включается в систему EPA
EPA — это защищенная от электростатических воздействий зона, в которой установлены правила обращения с чувствительными изделиями и применяются средства контроля электростатических рисков.
Тележка в такой системе является одним из элементов. Вместе с ней могут использоваться:
- антистатические рабочие поверхности;
- специальное напольное покрытие;
- средства заземления персонала;
- защитная одежда;
- ESD-тара;
- антистатические стеллажи и шкафы;
- контрольные приборы;
- установленные процедуры проверки.
При перемещении тележки важно учитывать взаимодействие колес с полом. Электрические характеристики мобильного оборудования должны оцениваться как часть всей системы, а не отдельно от нее.
Если тележка перемещается между зонами с различными условиями, маршрут необходимо учитывать еще на этапе выбора оборудования.
Какие конструкции ESD-тележек существуют
Полочные тележки
Полочная тележка позволяет размещать несколько партий компонентов или контейнеров на разных уровнях.
Такое решение удобно, если необходимо:
- разделить изделия по операциям;
- одновременно перевозить несколько контейнеров;
- организовать партии по уровням;
- сократить количество отдельных перемещений.
При выборе следует учитывать размеры каждой полки, расстояние между уровнями и допустимую нагрузку.
Тележки с регулируемыми полками
Регулируемые полки позволяют адаптировать внутреннее пространство под разную высоту контейнеров, кассет и оборудования.
Такая конструкция полезна, если на одном участке перевозят изделия разных размеров. Перед заказом следует проверить диапазон регулировки и способ фиксации полок.
Возможность изменения высоты не отменяет ограничений по нагрузке: допустимые значения необходимо смотреть для конкретной модели.
Модели с бортиками и ручкой
Бортики уменьшают вероятность случайного смещения тары с поверхности при движении. Они особенно полезны при частом перемещении тележки и работе с контейнерами небольшого размера.
Ручка упрощает управление направлением движения. Ее положение следует оценивать вместе с общей высотой тележки, размерами груза и требуемой обзорностью оператора.
Если высокая загрузка закрывает обзор вперед, необходимо изменить способ размещения груза или маршрут движения.
Как подобрать размеры и количество полок
Сначала определяют, что именно будет перевозиться. Практичнее подбирать тележку под реальный груз, а не выбирать максимальное количество полок без предварительного расчета.
Необходимо измерить:
- длину и ширину тары;
- высоту контейнеров и изделий;
- количество единиц в типичной партии;
- необходимый зазор между уровнями;
- размеры самого крупного груза.
Размер полки должен соответствовать используемой таре. Контейнер не должен располагаться неустойчиво или выступать так, чтобы его можно было легко задеть при движении.
Количество полок зависит от размеров партии и схемы транспортировки. Иногда несколько невысоких уровней удобны для небольших контейнеров, а для крупного оборудования практичнее меньшее число полок с большим расстоянием между ними.
Как рассчитать требуемую нагрузку
Перед выбором необходимо оценить массу типичной и максимальной партии.
Следует учитывать:
- массу изделий;
- массу тары;
- количество контейнеров;
- распределение груза между полками;
- возможное увеличение загрузки в дальнейшем.
Допустимая нагрузка полки и всей конструкции — разные параметры. Если производитель указывает оба значения, необходимо соблюдать каждое из них.
Нельзя исходить только из того, помещается ли груз по размерам. Объем полки не определяет ее допустимую нагрузку.
Тяжелые партии следует размещать так, чтобы сохранялась устойчивость тележки и не превышались параметры конкретной конструкции.
Как выбрать колеса, тормоза и радиус разворота
Колеса влияют одновременно на мобильность тележки и ее взаимодействие с системой защиты от электростатических разрядов.
При выборе необходимо учитывать:
- ESD-исполнение колес;
- диаметр;
- допустимую нагрузку;
- тип покрытия пола;
- наличие неровностей;
- пороги;
- ширину проходов;
- необходимость фиксации.
Для использования колес в системе ESD-защиты важна совместимость с напольным покрытием. Электрический путь через колесную базу должен соответствовать принятому на предприятии решению.
Тормоз или другой механизм фиксации полезен при загрузке, выгрузке и работе с тележкой в неподвижном положении.
Радиус разворота необходимо сопоставить с реальной планировкой. Большая тележка может иметь достаточную вместимость, но оказаться неудобной в узких проходах или между производственными линиями.
До заказа желательно проверить минимальную ширину маршрута и наиболее сложные точки: повороты, двери, проходы между столами и зоны около оборудования.
Совместимость с ESD-тарой и упаковкой
Тележку и тару необходимо подбирать совместно.
Проверяют:
- размеры контейнера;
- площадь полки;
- высоту между уровнями;
- устойчивость тары;
- наличие бортиков;
- количество контейнеров на одной полке.
ESD-тележка не является универсальной заменой антистатической упаковки. Необходимость применения пакетов, кассет, контейнеров или других защитных средств определяется свойствами перевозимых изделий и принятой программой предприятия.
Особенно важно заранее определить, будет ли груз постоянно находиться внутри защищенной зоны или маршрут проходит через помещения с другими условиями.
Какие документы и характеристики проверить
До заказа необходимо получить сведения именно о выбранной модели, а не ориентироваться только на название категории.
Следует проверить:
- ESD-исполнение;
- заявленные электрические характеристики;
- материал и конструкцию полок;
- параметры колес;
- допустимую нагрузку;
- габариты;
- количество полок;
- возможность регулировки;
- наличие тормозов;
- документацию производителя.
Точные значения сопротивления и методы измерения необходимо сопоставлять с применяемыми на предприятии требованиями и действующей документацией.
Не следует переносить характеристики одной ESD-тележки на все модели производителя или на всю категорию.
Нужно ли отдельно заземлять мобильную тележку
Однозначного правила «любую тележку всегда подключать отдельным проводом» нет. Способ контроля потенциала мобильного оборудования зависит от всей ESD-системы предприятия.
В защищенной зоне путь отвода заряда может формироваться через соответствующую колесную базу и напольное покрытие. Для отдельных операций может предусматриваться дополнительное подключение оборудования при остановке, загрузке или выгрузке.
Если изделия перевозятся в соответствующей защитной упаковке, требования к самой операции транспортировки также могут отличаться от сценария, в котором открытые чувствительные компоненты непосредственно контактируют с рабочими поверхностями тележки.
Поэтому способ заземления необходимо определять по принятой ESD-программе, характеристикам оборудования, пола и упаковки.
Правила загрузки и перемещения компонентов
Даже правильно выбранная тележка требует аккуратной эксплуатации.
Перед перемещением следует:
- проверить состояние колес;
- убедиться в устойчивости полок;
- правильно разместить тару;
- не превышать допустимую нагрузку;
- исключить выступающие за габариты предметы;
- проверить свободный маршрут;
- снять фиксацию колес перед движением;
- после остановки зафиксировать тележку, если это предусмотрено конструкцией.
- загрязнение;
- износ колес;
- ремонт;
- замена деталей;
- изменение напольного покрытия;
- установка принадлежностей;
- повреждение элементов конструкции.
- Выбирать тележку только по металлическому корпусу. Материал каркаса сам по себе не подтверждает ESD-исполнение.
- Не учитывать напольное покрытие. Колесная база работает вместе с поверхностью, по которой перемещается тележка.
- Перевозить чувствительные изделия без предусмотренной тары. ESD-тележка не отменяет требования к упаковке.
- Превышать нагрузку. Это создает риск повреждения полок, колес и других элементов.
- Не учитывать ширину маршрута. Слишком крупная модель может плохо проходить через двери и повороты.
- Размещать груз неустойчиво. Контейнеры могут смещаться при разгоне, торможении и прохождении неровностей.
- Заменять колеса неподтвержденными аналогами. После ремонта необходимо убедиться, что требуемые характеристики оборудования сохраняются.
- Не контролировать состояние поверхности. Загрязнения и износ могут влиять на эксплуатационные свойства.
- Считать тележку единственным элементом защиты. Без согласованной системы EPA даже специальное мобильное оборудование не решает все задачи ESD-контроля.
- количество полок;
- размеры;
- допустимая нагрузка;
- возможность регулировки уровней;
- исполнение рабочих поверхностей;
- колесная база;
- тормоза;
- бортики;
- ручки;
- дополнительные принадлежности.
- Какие изделия будут перевозиться?
- Насколько они чувствительны к электростатическому разряду?
- Какая ESD-тара применяется?
- Каковы размеры типичного контейнера?
- Какова масса максимальной партии?
- Сколько полок требуется?
- Нужно ли регулировать расстояние между ними?
- Нужны ли бортики?
- Какое напольное покрытие используется?
- Какова ширина самого узкого прохода?
- Есть ли пороги и неровности?
- Какой радиус разворота допустим?
- Требуются ли тормоза?
- Как организовано заземление мобильного оборудования?
- Какие документы подтверждают ESD-исполнение?
- Как будет проводиться эксплуатационный контроль?
Груз необходимо распределять так, чтобы тележка оставалась устойчивой. Не следует создавать высокую неустойчивую стопку контейнеров ради сокращения количества поездок.
Открытые чувствительные компоненты должны перемещаться только в условиях, предусмотренных ESD-программой предприятия.
Как проверяют свойства тележки в эксплуатации
ESD-характеристики оборудования необходимо не только подтвердить при покупке, но и контролировать в процессе эксплуатации в соответствии с принятой программой предприятия.
На состояние мобильного оборудования могут влиять:
После замены колес или других компонентов нельзя автоматически считать, что исходные характеристики оборудования сохранились.
Периодичность и методы контроля должны быть закреплены в документации предприятия с учетом применяемых требований и рекомендаций изготовителя.
Ошибки и риски эксплуатации
От чего зависит цена ESD-тележки
Стоимость зависит от конструкции, размеров и комплектации.
На цену могут влиять:
Сравнивать модели только по стоимости неправильно. Сначала необходимо определить требования к грузу и маршруту, а затем выбирать подходящее оборудование в нужном ценовом диапазоне.
Актуальную стоимость и комплектацию необходимо проверять в карточке конкретной модели.
Чек-лист перед заказом
Перед выбором антистатической транспортной тележки определите:
После определения этих параметров можно перейти в каталог антистатических транспортных тележек ESD «Мебель Eсд» и сравнить конструкции по размерам, нагрузке и комплектации.
Можно ли перевозить платы на обычной металлической тележке?
Нужно ли отдельно заземлять мобильную тележку?
Как выбрать количество полок?
Какие колеса подходят для EPA-зоны?
Можно ли перевозить компоненты без ESD-тары?
Как проверяют свойства тележки в эксплуатации?
Вывод
Антистатическую транспортную тележку ESD необходимо выбирать как часть всей системы защиты чувствительной электроники. Недостаточно приобрести металлическую конструкцию с подходящими размерами — важно проверить ESD-исполнение, полки, колесную базу, допустимую нагрузку и документацию.
Размер и количество полок определяются габаритами тары и объемом партии. Колеса подбирают с учетом напольного покрытия и маршрута, тормоза — необходимости фиксировать тележку при загрузке и работе. Способ заземления зависит от принятой на предприятии схемы ESD-контроля.
Перед заказом опишите груз, упаковку, максимальную массу партии и весь маршрут от одного рабочего места до другого. В каталоге «Мебель Eсд» можно подобрать антистатическую транспортную тележку по габаритам, количеству полок, нагрузке и комплектации для конкретного производственного участка.
