Антистатический стол ESD выбирают не как обычную производственную мебель, а как часть защищенного рабочего места для сборки, ремонта, контроля и обслуживания электроники. Здесь важны не только размер и цена, но и столешница, заземление, допустимая нагрузка, полки, освещение, подключение браслета и совместимость с дополнительным оснащением.
ESD-стол нужен там, где оператор работает с платами, микросхемами, электронными модулями, разъемами и другими компонентами, чувствительными к электростатическому разряду. Правильно подобранный стол помогает организовать рабочую зону, снизить риск повреждения электроники и сделать операции удобнее для персонала.
Что такое антистатический стол ESD
Антистатический стол ESD — это специализированный рабочий стол для операций с электроникой, где требуется контроль статического электричества. Его основа — рабочая поверхность с антистатическими свойствами, устойчивая конструкция и возможность подключения к системе заземления.
Главная задача такого стола — не просто выдерживать оборудование, а быть частью ESD-защищенной зоны. В эту зону обычно входят антистатическая столешница или коврик, браслет оператора, узел заземления, антистатическая тара, стул ESD и при необходимости дополнительные полки, панели, освещение и держатели инструмента.
Важно понимать: антистатический стол сам по себе не решает всю задачу защиты. Если его не подключить к заземлению, использовать обычные пластиковые контейнеры или не контролировать браслеты, рабочее место остается неполным. Поэтому при выборе нужно оценивать не только саму мебель, но и всю комплектацию рабочего места.
Для каких задач он нужен
Антистатический стол используют на участках, где выполняется сборка электроники, пайка, ремонт плат, диагностика устройств, входной контроль компонентов, тестирование, упаковка и комплектация заказов. Это может быть сервисный центр, лаборатория, производственная линия, участок ОТК или рабочее место инженера.
Для сборки электроники важна чистая и организованная поверхность, где размещаются плата, инструмент, тара, документация и измерительное оборудование. Для ремонта нужны удобный доступ к паяльной станции, хорошее освещение, место под приборы и подключение браслета. Для контроля и упаковки важны полки, маркировка, антистатическая тара и понятное разделение ESD-зоны от обычного производственного пространства.
Если работа связана с чувствительными электронными компонентами, обычный промышленный стол использовать нежелательно. Он может быть прочным и удобным, но без антистатической поверхности и заземления не формирует защищенную рабочую зону.

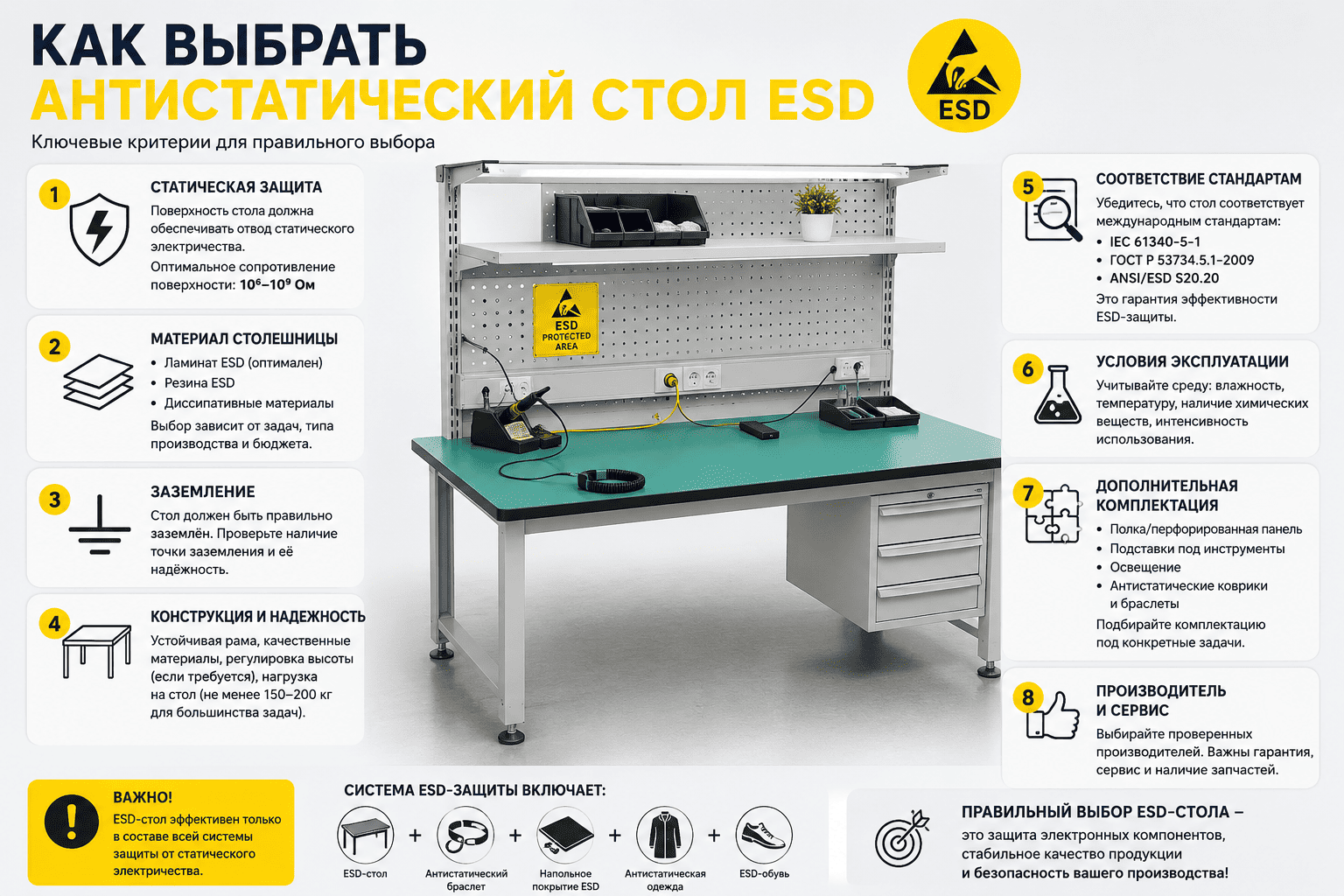

Какие параметры важны при выборе
Выбор ESD-стола начинается с операции. Нужно понять, что делает оператор: собирает, паяет, ремонтирует, проверяет, тестирует или упаковывает. После этого определяют размер рабочей зоны, вес оборудования, количество инструмента, необходимость полок, освещения, тары и точек подключения.
Таблица выбора:
| Параметр | Зачем нужен | На что влияет |
|---|---|---|
| Размер рабочей поверхности | Чтобы разместить изделие, инструмент, коврик и документацию | Удобство работы и порядок на столе |
| Столешница ESD | Для снижения риска статического разряда | Безопасность операций с электроникой |
| Допустимая нагрузка | Для размещения приборов, блоков и оборудования | Прочность, устойчивость и срок службы |
| Регулировка высоты | Для настройки под рост оператора и тип работы | Эргономика и снижение утомляемости |
| Полки и панели | Для хранения инструмента, тары и расходников | Организация рабочего места |
| Освещение | Для пайки, контроля и работы с мелкими деталями | Видимость рабочей зоны и точность операций |
| Заземление | Для отвода электростатического заряда | Работоспособность ESD-защиты |
| Браслет оператора | Для подключения человека к системе заземления | Снижение риска разряда от персонала |
Размер рабочей поверхности
Размер рабочей поверхности зависит от операций оператора и количества предметов, которые должны находиться на столе одновременно. Для простой диагностики небольших устройств может хватить компактного стола. Для сборки плат, ремонта блоков, работы с приборами и документацией лучше выбирать увеличенную поверхность.
Перед покупкой нужно перечислить все, что будет размещаться на столе: изделие, антистатический коврик, паяльная станция, блок питания, мультиметр, инструмент, контейнеры, ноутбук, документация, кабели и расходные материалы. Если все это не помещается без перегруза, стоит выбирать стол большего размера или модель с полками.
Типичная ошибка — покупать минимальный стол только по цене. В результате оператору не хватает места, инструмент попадает за пределы ESD-зоны, а детали начинают храниться хаотично.
Материал и покрытие столешницы
Столешница — ключевой элемент ESD-стола. Она должна быть рассчитана на работу с электроникой, выдерживать регулярную эксплуатацию и быть совместимой с системой заземления. Антистатическая столешница снижает риск накопления заряда на рабочей поверхности и помогает организовать безопасную зону для плат и компонентов.
При выборе важно уточнять тип покрытия, стойкость к износу, удобство очистки, совместимость с ковриками и возможность подключения к заземлению. Если столешница обычная, а не ESD, рабочее место не будет полноценным антистатическим, даже если рядом лежит браслет или коврик.
Для участков пайки и ремонта особенно важна практичность поверхности: она должна выдерживать ежедневное перемещение инструмента, приборов, тары и изделий. Для зоны контроля важнее ровная поверхность, порядок и стабильное подключение к ESD-инфраструктуре.
Допустимая нагрузка
Допустимая нагрузка показывает, какой вес может выдерживать стол без потери устойчивости и деформации. На ESD-рабочем месте часто находятся паяльная станция, блоки питания, измерительные приборы, мониторы, контейнеры с компонентами, оснастка и готовые изделия.
Нагрузку нужно считать с запасом. Если сегодня на столе стоит один прибор, через несколько месяцев рабочее место может получить дополнительную лампу, полку, держатель, блок питания или тару. Слабая конструкция быстро становится проблемой: стол вибрирует, прогибается, мешает точной работе и снижает безопасность операций.
Для производственного участка лучше выбирать более устойчивые модели, особенно если стол используется в несколько смен или на нем размещается тяжелое оборудование.
Регулировка высоты
Регулировка высоты нужна, если за столом работают разные операторы или выполняются разные операции: сидя, стоя, с микроскопом, с крупным изделием, с паяльным оборудованием или измерительными приборами. Неправильная высота приводит к напряжению спины, плеч, рук и шеи.
Если рабочее место закреплено за одним сотрудником и операция постоянная, можно рассмотреть стол с фиксированной высотой. Если участок универсальный, лучше выбрать регулируемый ESD-стол. Это особенно важно для производств, где один стол может использоваться для сборки, контроля, ремонта и упаковки.
Эргономика напрямую влияет на качество работы. Чем удобнее положение оператора, тем меньше ошибок при повторяемых операциях с мелкими деталями.
Полки, панели и освещение
Полки увеличивают полезное пространство и помогают освободить столешницу. На них размещают контейнеры, расходники, приборы, упаковку, документацию и небольшие коробки. Перфорированные панели удобны для хранения инструмента: оператор видит нужные предметы и не тратит время на поиск.
Освещение особенно важно при пайке, визуальном контроле, проверке маркировки, работе с разъемами и мелкими компонентами. Хорошая подсветка снижает нагрузку на зрение и помогает быстрее замечать дефекты.
При выборе стоит заранее решить, нужны ли верхняя полка, лампа, панель для инструмента, держатели, розетки, направляющие для контейнеров и место под документацию. Если этого не заложить сразу, рабочее место быстро станет перегруженным.
Заземление и подключение браслета
Заземление — обязательный элемент ESD-рабочего места. Оно нужно для отвода электростатического заряда и выравнивания потенциалов между поверхностью, оператором и оборудованием. Браслет подключается к узлу заземления и помогает снизить риск разряда от человека на электронный компонент.
При покупке нужно заранее понять, как будут подключаться столешница, коврик и браслет. Если узел заземления не предусмотрен, оператору придется использовать временные решения, а это снижает надежность всей системы.
Распространенная ошибка — купить антистатический стол, но не подключить его к заземлению. В таком случае покупатель получает ESD-мебель, но не полноценное ESD-рабочее место.
Чем ESD-стол отличается от обычного промышленного стола
Обычный промышленный стол рассчитан на прочность, удобство и размещение оборудования. Антистатический стол ESD дополнительно решает задачу защиты электроники от статического электричества. Его столешница, заземление и аксессуары работают как единая система.
Главное отличие — назначение. Обычный стол может выдерживать большую нагрузку, но не иметь антистатической поверхности и точки подключения браслета. ESD-стол создается для работы с электронными компонентами, где важны не только механическая прочность, но и контроль заряда.
Антистатический стол входит в состав рабочего места вместе с ковриками, браслетами, узлами заземления, антистатическими стульями ESD, тарой и инструментом. Поэтому сравнивать нужно не только цену стола, но и итоговую комплектацию всей зоны.
Частые ошибки при выборе
Частые ошибки при выборе и организации ESD-рабочего места:
- Покупают антистатический стол, но не подключают его к заземлению.
- Используют коврик без узла заземления.
- Выдают браслеты, но не контролируют их применение.
- Хранят компоненты в обычных пластиковых контейнерах.
- Перемещают платы на незащищенных тележках.
- Не разделяют ESD-зону и обычную производственную зону.
- Не маркируют места хранения и рабочие поверхности.
- Не учитывают количество операторов и реальный поток деталей.
- Не закладывают место под тару, инструмент и документацию.
- Не обучают персонал правилам работы с компонентами.
Отдельная ошибка — выбирать стол только по минимальной цене. На практике экономия часто приводит к дополнительным расходам: приходится докупать полки, освещение, заземление, коврики, браслеты и тару. Лучше сразу определить полный состав рабочего места и сравнивать модели по комплектации, а не только по стоимости каркаса.
Чек-лист перед покупкой
Перед покупкой антистатического стола ESD проверьте следующие пункты:
- Какие операции выполняет оператор: сборка, пайка, ремонт, контроль, тестирование или упаковка.
- Какой размер рабочей поверхности нужен для изделия, коврика, инструмента, приборов и документации.
- Какая столешница используется и подходит ли она для ESD-задач.
- Какую нагрузку должен выдерживать стол с учетом оборудования, полок и тары.
- Нужна ли регулировка высоты под разных операторов или работу сидя/стоя.
- Нужны ли верхние полки, перфорированная панель, контейнеры, розетки и освещение.
- Предусмотрено ли подключение столешницы, коврика и браслета к узлу заземления.
- Нужны ли антистатические стулья ESD, коврики, браслеты, тара и дополнительные аксессуары.
- Есть ли запас по месту, если поток деталей или количество оборудования увеличится.
- Подходит ли выбранная модель под реальные операции, а не только под бюджет.
Такой чек-лист помогает избежать ситуации, когда стол уже установлен, но оператору не хватает света, места, полок, точки заземления или удобного подключения браслета.
Можно ли использовать обычный стол для сборки электроники?
Вывод
Антистатический стол ESD нужно выбирать как основу рабочего места для электроники. Главные параметры — размер рабочей поверхности, материал и покрытие столешницы, допустимая нагрузка, регулировка высоты, полки, панели, освещение и заземление.
Для простых задач может подойти базовый ESD-стол с антистатической столешницей и подключением браслета. Для производства, ремонта, контроля и тестирования лучше рассматривать расширенную комплектацию: полки, свет, панель для инструмента, коврик, узел заземления, антистатический стул и тару.
Правильный выбор начинается не с минимальной цены, а с анализа операции: что делает оператор, сколько оборудования стоит на столе, где хранятся компоненты, как подключается браслет и есть ли место для роста нагрузки. Если заранее учесть эти параметры, антистатический стол станет не просто мебелью, а полноценной частью ESD-защищенного рабочего места.
