Антистатический шкаф ESD (шкаф для защиты изделий, чувствительных к электростатическому разряду) используют для организованного хранения электронных компонентов, печатных плат, приборов, оснастки и антистатической тары внутри EPA (зоны защиты от электростатических разрядов). При выборе учитывают габариты содержимого, нагрузку на полки, тип дверей, способ ограничения доступа и подтвержденные электрические характеристики конкретной модели.
Антистатический шкаф не следует автоматически считать шкафом сухого хранения. Контроль влажности, герметичность и поддержание заданных условий хранения являются отдельными функциями и должны быть прямо предусмотрены конструкцией оборудования.

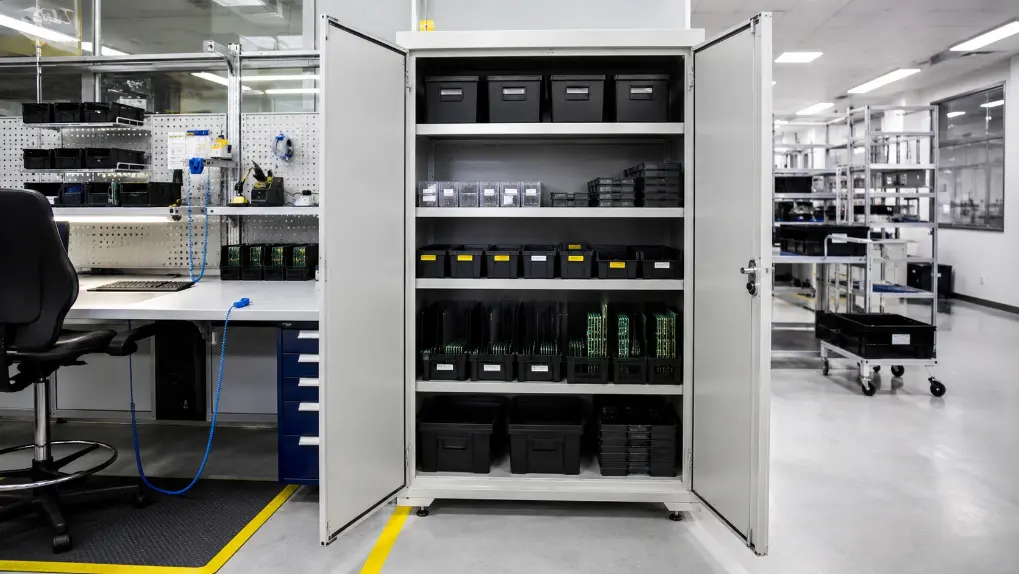

Что такое антистатический шкаф ESD
Антистатический шкаф ESD — элемент системы хранения на предприятиях, где работают с электронными изделиями, чувствительными к электростатическому разряду. Его устанавливают в производственных помещениях, лабораториях, сервисных центрах, на складах компонентов и других участках с организованной системой защиты от статического электричества.
В зависимости от модели шкаф может иметь:
- металлический корпус;
- глухие или остекленные двери;
- регулируемые полки;
- выдвижные элементы;
- замок;
- точку подключения к системе уравнивания потенциалов или заземления;
- маркировку антистатического исполнения.
Наличие отдельных элементов необходимо проверять по характеристикам конкретного изделия.
Главная задача при выборе — убедиться, что шкаф подходит не только по размерам, но и по условиям действующей на предприятии программы защиты от электростатических разрядов.
Для чего используется ESD-шкаф
Антистатический шкаф может применяться для хранения:
- печатных плат;
- электронных модулей;
- комплектующих;
- приборов;
- измерительной аппаратуры;
- технологической оснастки;
- антистатических контейнеров;
- упаковки и кассет;
- других предметов, входящих в защищенный производственный процесс.
Шкаф помогает упорядочить хранение и разделить имущество по назначению, производственным операциям или зонам ответственности.
При этом сам шкаф не отменяет требования к антистатической упаковке. Если для конкретного изделия предусмотрена специальная тара, хранить его без нее только потому, что мебель имеет ESD-исполнение, неправильно.
Чем ESD-шкаф отличается от обычного металлического шкафа
Внешне обычный металлический и антистатический шкафы могут быть похожи. Однако металл корпуса сам по себе не подтверждает пригодность мебели для работы с чувствительными электронными изделиями.
Для антистатического исполнения важны подтвержденные электрические характеристики конструкции и предусмотренный способ включения шкафа в систему защиты предприятия.
У обычного шкафа могут использоваться:
- покрытия с неподтвержденными электрическими свойствами;
- изолирующие элементы;
- полки, ручки и другие детали без требований к контролю статического электричества;
- конструктивные соединения, которые не предназначены для формирования необходимого электрического пути.
Поэтому выбирать шкаф только по материалу корпуса нельзя. Для хранения чувствительных изделий необходимо проверять исполнение и документацию конкретной модели.
ESD-шкаф и шкаф сухого хранения: в чем разница
Антистатический шкаф и шкаф сухого хранения решают разные задачи.
- Антистатический шкаф ESD включается в систему защиты от электростатических разрядов и предназначен для организации хранения соответствующего оборудования, компонентов и тары.
- Шкаф сухого хранения предназначен для поддержания заданных условий хранения, прежде всего связанных с влажностью, если такая функция предусмотрена его конструкцией.
Обычный антистатический шкаф нельзя считать сухим только потому, что его двери закрываются. Закрытый металлический корпус не означает автоматического контроля влажности.
И наоборот, шкаф с функцией контроля влажности необходимо отдельно оценивать с точки зрения требований к защите от электростатических разрядов.
Если компонентам одновременно необходимы контролируемая влажность и защита от статического электричества, оборудование подбирают сразу по обоим требованиям.
Какие виды антистатических шкафов существуют
Шкафы с глухими дверями
Глухие двери полностью закрывают внутреннее пространство шкафа. Такое исполнение подходит там, где визуальный контроль содержимого без открытия двери не требуется.
При выборе необходимо учитывать ширину створок и свободное пространство перед шкафом. Открытая дверь не должна перекрывать проход или мешать соседнему рабочему месту.
Шкафы с остекленными дверями
Остекленная дверь позволяет увидеть часть содержимого до открытия шкафа. Это удобно при визуальном контроле запасов, поиске нужной тары и организации хранения по маркированным зонам.
Само наличие прозрачной вставки не определяет антистатические характеристики шкафа. Необходимые свойства проверяют для изделия в целом.
Шкафы с регулируемыми полками
Регулируемые полки позволяют изменять внутреннюю компоновку под контейнеры, приборы и упаковку разной высоты.
Такой шкаф удобен, если состав хранимого имущества периодически меняется.
Перед заказом следует проверить:
- размеры полок;
- допустимую нагрузку;
- шаг перестановки;
- количество уровней;
- способ крепления;
- полезную глубину шкафа.
Регулировка помогает использовать внутреннее пространство эффективнее, но не увеличивает допустимую нагрузку полки.
Как подобрать размеры и внутреннюю компоновку
Сначала необходимо составить перечень того, что планируется хранить.
Для каждой группы определяют:
- размеры;
- массу;
- тип тары;
- количество единиц;
- частоту доступа;
- необходимость разделения с другими изделиями.
После этого можно рассчитывать количество полок и расстояние между ними.
Размеры шкафа следует выбирать не только по общему объему содержимого. Важно, чтобы контейнеры свободно устанавливались и извлекались, а дверные проемы не ограничивали доступ.
Если используется антистатическая тара, полезную глубину и ширину полки сопоставляют с размерами контейнеров. Следует оставить достаточное пространство для безопасного размещения и извлечения груза.
Часто используемые предметы рационально располагать в удобной зоне доступа, а компоновку одинаковых шкафов на участке можно унифицировать.
Как определить нагрузку на полки
Перед заказом необходимо оценить массу компонентов, приборов и тары, которые будут одновременно находиться на каждой полке.
Следует различать:
- допустимую нагрузку отдельной полки;
- общую допустимую нагрузку шкафа.
Эти показатели нельзя заменять друг другом.
Если полка физически вмещает несколько тяжелых контейнеров, это еще не означает, что такая загрузка предусмотрена конструкцией.
Массу содержимого следует распределять с учетом характеристик конкретного шкафа. Тяжелые предметы рекомендуется размещать так, чтобы сохранялись устойчивость конструкции и удобство доступа.
Не следует переносить допустимую нагрузку одной модели на весь ассортимент антистатических шкафов.
Как выбрать двери, замок и систему доступа
Тип двери выбирают по организации рабочего процесса.
Глухие двери подходят, если содержимое не требуется видеть постоянно. Остекленные упрощают визуальную проверку без открытия шкафа.
Необходимо учитывать:
- направление открытия;
- ширину прохода;
- расположение соседнего оборудования;
- частоту доступа;
- размеры извлекаемой тары.
Замок нужен, если необходимо ограничить доступ к компонентам, оснастке, дорогостоящим приборам или закрепленным за определенным участком материалам.
Наличие обычного мебельного замка означает прежде всего возможность ограничения доступа. Оно не подтверждает взломостойкость шкафа, если производитель отдельно не заявил такие характеристики.
Совместимость шкафа с ESD-тарой
Антистатическая тара ESD (упаковка для защиты чувствительных изделий от электростатических разрядов) и шкаф выполняют разные функции, поэтому их следует рассматривать совместно.
При подборе проверяют:
- ширину и глубину контейнеров;
- высоту тары;
- количество единиц на одной полке;
- массу заполненного контейнера;
- удобство установки и извлечения;
- необходимость маркировки отдельных зон.
Чувствительные компоненты следует хранить в упаковке, предусмотренной программой предприятия и требованиями к конкретному изделию.
Если тара используется не только для хранения, но и для перемещения между рабочими местами, необходимо учитывать весь маршрут обращения с компонентами.
Как разместить шкаф внутри EPA
EPA — зона защиты от электростатических разрядов, где применяются согласованные технические и организационные меры обращения с чувствительными электронными изделиями.
Антистатический шкаф является только одним элементом этой системы. Вместе с ним могут использоваться:
- антистатические рабочие поверхности;
- соответствующее напольное покрытие;
- средства заземления персонала;
- защитная тара;
- транспортные тележки;
- стеллажи;
- измерительные средства;
- установленные процедуры контроля.
При размещении шкафа необходимо учитывать не только его электрические характеристики, но и общую планировку помещения.
Двери должны открываться без блокирования проходов, шкаф не должен мешать перемещению тележек, а доступ к хранимым изделиям должен соответствовать рабочему процессу.
Если конструкцией предусмотрено подключение к системе заземления или уравнивания потенциалов, его выполняют в соответствии с документацией оборудования и действующей системой предприятия.
Какие документы и характеристики проверить
Перед заказом следует проверить данные именно выбранной модели.
К основным характеристикам относятся:
- тип антистатического исполнения;
- заявленные электрические параметры;
- габариты;
- материал;
- количество полок;
- допустимая нагрузка на полку;
- общая нагрузка;
- шаг перестановки регулируемых полок;
- тип дверей;
- наличие замка;
- способ подключения к системе защиты, если он предусмотрен;
- документация изготовителя.
Если поставщик указывает соответствие определенному стандарту, необходимо проверить, к какой модели и комплектации относится это заявление.
Точные диапазоны сопротивления и способы контроля следует определять по применяемым на предприятии нормативным требованиям и документации производителя.
Правила эксплуатации и очистки
Антистатический шкаф необходимо эксплуатировать так, чтобы его характеристики не ухудшались из-за загрязнения, ремонта или замены отдельных элементов.
При эксплуатации следует:
- соблюдать допустимую нагрузку;
- равномерно размещать содержимое;
- использовать предусмотренную тару;
- поддерживать поверхности в чистоте;
- применять подходящие средства очистки;
- контролировать состояние конструктивных элементов;
- не заменять детали неподтвержденными аналогами;
- выполнять проверки по программе предприятия.
Особенно важно оценивать состояние оборудования после ремонта, изменения покрытия или других вмешательств в конструкцию.
Не следует использовать неизвестные чистящие составы, если их совместимость с поверхностью не подтверждена изготовителем.
Ошибки при выборе и организации хранения
- Выбирать шкаф только потому, что он металлический. Материал корпуса не подтверждает антистатическое исполнение.
- Считать ESD-шкаф сухим шкафом. Контроль влажности является отдельной функцией.
- Не учитывать размеры тары. Шкаф может быть достаточно вместительным по общему объему, но неудобным для конкретных контейнеров.
- Игнорировать нагрузку на полки. Размер полки не определяет допустимую массу содержимого.
- Хранить чувствительные компоненты без предусмотренной упаковки. Мебель не всегда заменяет антистатическую тару.
- Не учитывать открывание дверей. Створки могут перекрывать проход или мешать соседнему оборудованию.
- Перегружать один уровень. Нагрузка должна распределяться с учетом характеристик конкретной модели.
- Не проверять оборудование после изменения конструкции. Замена элементов может повлиять на свойства шкафа.
- Приписывать шкафу неподтвержденные свойства. Обычный антистатический шкаф нельзя автоматически считать герметичным, влагозащищенным или поддерживающим определенную влажность.
От чего зависит цена ESD-шкафа
Цена антистатического шкафа зависит от его конструкции и комплектации.
На стоимость могут влиять:
- габариты;
- количество полок;
- допустимая нагрузка;
- тип дверей;
- внутреннее оснащение;
- замок;
- регулируемая компоновка;
- антистатическое исполнение;
- дополнительные элементы.
Сравнивать модели только по цене неправильно. Сначала необходимо определить требования к содержимому, нагрузке и размещению, а затем выбирать подходящую конфигурацию.
Актуальную стоимость и комплектацию следует проверять в карточке конкретного изделия.
Чек-лист перед заказом
Перед выбором антистатического шкафа определите:
- Что будет храниться внутри?
- Какие изделия чувствительны к электростатическому разряду?
- Какая антистатическая тара используется?
- Каковы размеры самых крупных контейнеров?
- Какова масса содержимого?
- Какая нагрузка потребуется для каждой полки?
- Сколько уровней хранения необходимо?
- Нужна ли регулировка полок?
- Какие двери удобнее для рабочего процесса?
- Требуется ли визуальный контроль содержимого?
- Нужен ли замок?
- Где будет установлен шкаф?
- Не будут ли двери перекрывать проход?
- Как шкаф включается в систему защиты предприятия?
- Какие документы подтверждают его характеристики?
- Требуется ли отдельный контроль влажности?
После определения этих параметров можно перейти в каталог антистатических шкафов ESD «Мебель Есд» и выбрать модель по габаритам, внутренней компоновке, нагрузке и условиям эксплуатации.
Можно ли хранить платы без ESD-тары?
Чем антистатический шкаф отличается от обычного металлического?
Заменяет ли ESD-шкаф сухой шкаф?
Какие двери удобнее — глухие или остекленные?
Как определить необходимую нагрузку на полки?
Нужно ли проверять ESD-характеристики шкафа после установки?
Вывод
Антистатический шкаф ESD выбирают как часть общей системы защиты электронных компонентов от электростатических разрядов. При подборе необходимо учитывать содержимое, размеры антистатической тары, нагрузку, количество и расположение полок, тип дверей, замок и подтвержденные характеристики конкретной модели.
Обычный металлический шкаф нельзя автоматически считать антистатическим, а стандартный ESD-шкаф — шкафом сухого хранения. Если изделия требуют одновременно защиты от электростатических разрядов и контролируемой влажности, оборудование подбирают по обоим параметрам.
Перед заказом составьте перечень компонентов и тары, определите их размеры и массу, рассчитайте необходимую нагрузку и продумайте место установки. В каталоге «Мебель Есд» можно подобрать антистатический шкаф для хранения электронных компонентов, приборов, оснастки и защитной тары в условиях конкретного производственного участка.
