Как проверить ESD-рабочее место и систему заземления

Визуального наличия заземляющего провода недостаточно, чтобы считать ESD-рабочее место исправным и контролируемым. Проверка включает идентификацию всех значимых элементов, осмотр соединений и поверхностей, измерения по утвержденным методикам, сопоставление результатов с установленными критериями приемки и обязательную фиксацию полученных данных.

При этом проверять необходимо не только стол или антистатический браслет. ESD-защита работает как система, в которую в зависимости от конкретного участка могут входить рабочая поверхность, средства заземления, персонал, стул, пол, обувь, стеллажи, тележки, тара и другие элементы. Международный IEC 61340-5-1:2024 устанавливает требования к программе ESD-управления, а актуальная IEC TS 61340-5-4:2026 посвящена процедурам проверки соответствия элементов, включенных в такую программу.

Что означает проверка ESD-рабочего места

Проверка — это подтверждение того, что элементы рабочего места продолжают выполнять предусмотренную функцию после монтажа и в процессе эксплуатации. Сам факт того, что стол имеет маркировку ESD, а провод подключен к точке заземления, еще не подтверждает работоспособность всей системы.

Контроль должен давать воспроизводимый результат. Другой компетентный специалист при использовании той же утвержденной методики должен понимать, что именно проверялось, каким средством измерения, по какому критерию и какой результат был получен.

Чем проверка отличается от первичной установки

При первоначальной организации рабочего места оборудование монтируют, подключают и вводят в эксплуатацию. На этом этапе важно убедиться, что выбранные элементы соответствуют проекту и совместимы между собой.

Последующий контроль решает другую задачу. Он показывает, не изменились ли свойства системы во время эксплуатации. Соединительный провод можно повредить, поверхность — загрязнить, контакт — ослабить, браслет — износить, а мобильную тележку — поставить в условия, которые не были предусмотрены при первоначальном оснащении.

Почему нельзя оценить ESD-защиту только визуально

Осмотр позволяет увидеть механические повреждения, отсутствующие провода, неподключенные разъемы, загрязнения или посторонние материалы. Однако многие электрические свойства визуально не определяются.

Провод может внешне выглядеть исправным, но иметь нарушение электрического соединения. Столешница может сохранять маркировку ESD, хотя фактическое состояние поверхности изменилось. Поэтому визуальный осмотр и инструментальная проверка дополняют друг друга, но не заменяют.

Какие документы определяют порядок проверки

Главная ошибка при подготовке контроля — сначала искать в интернете «нормальное сопротивление ESD-стола», а уже затем пытаться применить найденное значение ко всему оборудованию.

Правильная последовательность обратная: сначала определяют применимые нормативные документы и внутреннюю программу предприятия, затем выбирают методику и только после этого используют предусмотренные в ней критерии.

Применимый стандарт

На международном уровне IEC 61340-5-1:2024 устанавливает требования к программе управления электростатическими разрядами для организаций, работающих с чувствительными электрическими и электронными изделиями. Документ рассматривает ESD-контроль именно как программу, а не как набор разрозненных аксессуаров.

Для проверки соответствия в серии IEC существует отдельный документ. На август 2026 года актуальной является IEC TS 61340-5-4:2026. IEC указывает, что она описывает процедуры compliance verification для компетентного персонала, знакомого с работой измерительного оборудования и проверяемыми элементами ESD-контроля.

Для российских предприятий важно учитывать актуальное состояние национальной нормативной базы. На официальном портале Росстандарта опубликован ГОСТ IEC 61340-5-1-2025, причем в карточке документа ГОСТ IEC 61340-5-1-2019 указан как заменяемый стандарт. Поэтому для новой документации в 2026 году ссылку только на редакцию 2019 года необходимо как минимум перепроверить.

Программа ESD-управления предприятия

Даже актуальный стандарт не превращается автоматически в готовый журнал проверок конкретного цеха. Предприятие должно определить, какие чувствительные изделия обрабатываются, какие средства ESD-контроля используются, кто отвечает за их проверку, какие методики применяются, как устанавливаются критерии и как фиксируются результаты. Именно внутренняя программа связывает общие нормативные требования с реальными рабочими местами.

Методики испытаний и инструкции изготовителей

Метод проверки должен соответствовать контролируемому объекту. Для рабочей поверхности, системы персонал — обувь — пол, браслета или другого элемента могут применяться разные процедуры и средства измерения.

ГОСТ IEC TS 61340-5-4-2023, основанный на соответствующем документе IEC, прямо рассматривает методы периодической проверки элементов ЭСР-управления, включенных в программу предприятия, и указывает на проведение таких испытаний компетентным персоналом.

Почему нельзя использовать случайные нормативные значения из интернета

Одно и то же число без контекста может относиться к разным объектам, испытательным напряжениям, схемам измерения или редакциям документа. Поэтому статья намеренно не приводит универсальные электрические пределы. Критерий приемки должен иметь прослеживаемый источник: действующий стандарт, утвержденную программу предприятия, методику или техническую документацию изготовителя.

Какие элементы входят в проверку

Состав определяется конкретным ESD-рабочим местом. Нельзя автоматически требовать одинаковый перечень для лабораторного стола, производственной линии и зоны хранения компонентов.

На практике в программу проверки могут входить:

• рабочая поверхность — столешница или установленный на ней антистатический коврик;
• средства заземления — общая точка, узлы, колодки, соединительные элементы и предусмотренные проводники;
• система заземления персонала — браслет, провод, соединения, а при другой организации защиты также обувь и напольное покрытие;
• мебель — ESD-стул, стеллаж, тумба и другие элементы, для которых предусмотрены контролируемые свойства;
• мобильное оборудование — тележки, подкатные столы и стойки;
• тара и упаковка — контейнеры, ящики и другие применяемые средства для хранения и перемещения чувствительных изделий.

Такой перечень необходимо адаптировать к рабочей зоне. Если какой-либо элемент включен в программу ESD-контроля, для него должны быть понятны способ проверки, критерий, периодичность и форма записи.

Рабочая поверхность

Рабочая поверхность непосредственно контактирует с изделиями или находится рядом с ними во время сборки, ремонта и тестирования. Если используется отдельный антистатический коврик, он рассматривается как самостоятельный элемент системы. На сайте такие коврики представлены среди средств заземления вместе с браслетами и узлами подключения.

Если рабочие операции выполняются на специализированном антистатическом столе ESD, необходимо учитывать конструкцию именно выбранной модели и предусмотренный изготовителем способ подключения.

Общая точка заземления и соединительные элементы

Общая точка предназначена для предусмотренного конструкцией соединения элементов рабочего места с системой выравнивания потенциалов. Во время проверки важно не только увидеть разъем, но и подтвердить состояние всей предусмотренной цепи в соответствии с утвержденной методикой. Для комплектации участка на сайте есть отдельный раздел «Средства заземления», включающий коврики, браслеты, узлы и колодки.

Антистатический браслет

Браслет нельзя оценивать только по состоянию тканевой или металлической части на руке. Система включает ремешок, соединительный провод, контакты и предусмотренную точку подключения.

Если используется антистатический браслет, его контроль должен учитывать всю цепочку, а не только внешний вид изделия. На mebelesd.ru браслеты представлены как отдельная подкатегория средств заземления.

Стул, напольное покрытие и обувь

Эти элементы нельзя всегда рассматривать независимо. Например, свойства пола и обуви оцениваются в сочетании с человеком, для чего существует отдельный методический стандарт ГОСТ IEC 61340-4-5-2020. Поэтому факт использования ESD-стула или специальной обуви сам по себе еще не описывает всю систему.

Стеллажи, тумбы и тележки

ESD-защита не заканчивается на границе столешницы. Чувствительные изделия могут храниться на стеллаже, находиться в тумбе или перемещаться между участками.

На сайте есть отдельные категории антистатических стеллажей ESD и транспортных тележек ESD, то есть мобильное и складское оснащение также рассматривается как часть антистатической инфраструктуры.

Тара и упаковка

Печатная плата может покинуть правильно организованный стол и сразу попасть в неподходящую емкость. Поэтому программа контроля должна учитывать не только место сборки, но и дальнейшее хранение и транспортировку.

Для таких задач используется антистатическая тара. На сайте она представлена как отдельная товарная группа для работы с электронными компонентами.

Подготовка к проверке

Качественный контроль начинается до включения измерительного прибора. Сначала нужно понять, какое рабочее место проверяется, какие элементы к нему относятся и по каким документам для каждого из них определяется соответствие.

Перечень проверяемых элементов

Полезно создать паспорт или карточку рабочего места. В ней фиксируется установленная комплектация: стол, коврик, общая точка заземления, браслет, стул, оборудование хранения и другие элементы.

Идентификация рабочего места

Каждому посту желательно присвоить однозначный идентификатор.

Для нескольких одинаковых столов недостаточно записи «ESD-стол в цехе». Должно быть понятно, к какому физическому месту относится результат и можно ли найти его при повторной проверке или аудите.

Средства измерения и их состояние

Перед началом контроля проверяют назначение прибора, его идентификатор и состояние. Документация предприятия должна определять, какие требования предъявляются к поверке, калибровке или другому метрологическому подтверждению конкретного средства измерения. Если на предприятии еще нет утвержденного перечня приборов, стоит начать с тестеров для проверки браслетов и поверхностных сопротивлений. Для большинства задач подходят комбинированные измерители, совмещающие эти функции. При выборе важно убедиться, что прибор имеет необходимый диапазон измерений и, при необходимости, внесен в Госреестр средств измерений.

Условия проведения проверки

Некоторые измеряемые свойства зависят от условий окружающей среды и состояния поверхности. Поэтому в утвержденной методике должно быть понятно, нужно ли учитывать температуру, влажность, предварительную подготовку поверхности, время выдержки или другие условия. Если это предусмотрено документом, соответствующие данные также фиксируются.

Визуальный осмотр ESD-рабочего места

Осмотр выполняется до инструментальной части. Его задача — обнаружить очевидные изменения, способные повлиять на работу системы или сделать последующее измерение бессмысленным.

Повреждения проводов и разъемов

Проверяют целостность видимой части соединительных проводов, состояние разъемов и отсутствие случайных механических повреждений.

Особое внимание требуется местам, где кабель перегибается, проходит рядом с подвижными элементами мебели или может зацепляться оператором.

Состояние рабочей поверхности

На поверхности не должно быть повреждений и загрязнений, которые противоречат правилам ее эксплуатации.

При этом визуальная чистота не является электрическим измерением. Даже идеально выглядящий коврик необходимо проверять тем способом, который предусмотрен программой.

Маркировка ESD-зоны

Маркировка помогает персоналу понимать границы защищенной зоны и правила работы в ней. Во время осмотра проверяют, не исчезли ли необходимые обозначения и соответствуют ли они фактической организации участка.

Посторонние материалы и обычная пластиковая тара

Неконтролируемые материалы могут нарушить предусмотренную организацию зоны. Особого внимания требуют обычная пластиковая упаковка, бытовые контейнеры и другие предметы, которые появились на посту уже после его первоначального оснащения.

Как проверяют систему заземления

Система заземления — один из центральных объектов контроля, но ее проверку необходимо разделять на ESD-функции и электробезопасность.

Общая точка заземления

Сначала идентифицируют предусмотренную общую точку и проверяют, какие элементы должны быть к ней подключены согласно проекту рабочего места.

После этого оценивают соединения и выполняют предусмотренные программой измерения. Подходящие компоненты для организации таких соединений представлены в разделе «Средства заземления», в том числе отдельные узлы и колодки.

Соединение столешницы и коврика

Если рабочей поверхностью является отдельный коврик, нужно понимать, как именно он должен соединяться с предусмотренной системой. Провод не должен просто «куда-то уходить под стол». В документации должно быть известно, к какой точке он подключен и каким способом подтверждается корректность этого соединения.

Проверка целостности соединительных проводников

Внешне целый проводник может иметь внутреннее повреждение. Поэтому визуальный осмотр дополняется инструментальной проверкой, если она предусмотрена методикой. Результат должен относиться к конкретной цепи и иметь установленный критерий приемки.

Почему защитное заземление должен проверять квалифицированный специалист

ESD-заземление рабочего места и защитное заземление электроустановки нельзя смешивать в одну бытовую процедуру. Если проверка затрагивает защитное заземление, электросеть или электрическую безопасность, ее должен выполнять персонал, имеющий необходимую квалификацию и полномочия. Статья об организации ESD-зоны не должна становиться инструкцией по самостоятельному вмешательству в электроустановку.

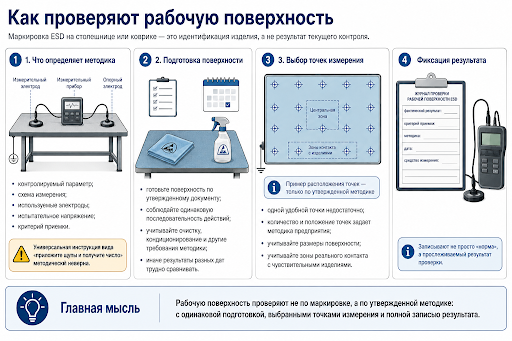

Как проверяют рабочую поверхность

Маркировка ESD на столешнице или коврике является идентификацией изделия, но не результатом текущего контроля.

Какие параметры определяются методикой

Конкретный параметр, схема измерения, используемые электроды, испытательное напряжение и критерий должны происходить из применимой методики. Именно поэтому универсальная инструкция вида «приложите щупы и получите определенное число» методически неправильна.

Подготовка поверхности к измерению

Поверхность подготавливают так, как требует утвержденный документ. Если методика предусматривает очистку, кондиционирование или иные действия, они должны выполняться одинаково при сопоставимых проверках. Иначе результаты разных дат сложно корректно сравнивать.

Выбор точек измерения

Измерение в одной удобной точке не всегда характеризует всю рабочую поверхность. Количество и положение точек определяет методика предприятия. При этом стоит учитывать зоны реального контакта с чувствительными изделиями, конструктивные особенности и размеры поверхности.

Фиксация результата

Записывается не просто слово «норма». Для прослеживаемости нужны фактический результат, установленный критерий, методика, дата и средство измерения. Только тогда запись можно проверить при внутреннем расследовании или аудите.

Как проверяют антистатический браслет

Браслет — один из самых заметных элементов ESD-защиты, поэтому его часто контролируют чаще остальных. Ошибка заключается в том, чтобы на этом закончить проверку всего рабочего места.

Что входит в систему заземления персонала

Необходимо учитывать контакт браслета с оператором, ремешок, соединительный провод, разъемы и точку подключения. Неисправность любого звена может изменить работу всей цепи.

Проверка ремешка, провода и соединения

Перед тестированием полезно осмотреть механическое состояние браслета и кабеля. Далее выполняется предусмотренная процедура с подходящим тестером или другой системой контроля. Самодельные способы проверки не заменяют утвержденную методику.

Периодический контроль и непрерывный мониторинг

Это разные организационные подходы. При периодическом контроле проверка выполняется в установленные программой моменты. При непрерывном мониторинге система отслеживает состояние соединения в процессе работы. Выбор зависит от программы предприятия, характера операций и применяемого оборудования.

Как проверяют стул, пол и обувь

Посадочное место тоже может быть функциональным элементом ESD-зоны. На mebelesd.ru антистатические стулья ESD выделены в самостоятельную категорию антистатической мебели.

Почему элементы оцениваются как система

Для части способов заземления персонала имеет значение взаимодействие человека, обуви и пола. ГОСТ IEC 61340-4-5-2020 посвящен методам оценки электростатических свойств обуви и напольного покрытия именно в комбинации с человеком, что хорошо показывает системный характер такого контроля.

Работа сидя и работа стоя

Сценарий эксплуатации влияет на то, какие элементы реально участвуют в защите. Если сотрудник большую часть операции сидит, необходимо учитывать предусмотренную роль стула. При работе стоя важнее может оказаться система «человек — обувь — пол». Конкретную схему определяет программа предприятия.

Что учитывать при измерении

Нужно воспроизводить условия, предусмотренные утвержденным методом. Используемая обувь, состояние пола и положение человека могут быть частью испытания. Нельзя заменять систему проверкой одного случайно выбранного элемента, если методика оценивает их совместное действие.

Как проверяют стеллажи, тумбы и тележки

Чувствительный компонент может проводить на столе лишь небольшую часть технологического маршрута. Поэтому хранение и внутрицеховое перемещение тоже должны входить в систему контроля.

Соединение металлических элементов

При осмотре мебели обращают внимание на состояние сборных соединений, полок, стоек и других частей, если их электрическая взаимосвязь предусмотрена конструкцией. После ремонта или перестановки элемента может понадобиться повторная проверка.

Контакт полок и компонентов конструкции

Краска, загрязнение, ослабленное крепление или замена детали способны изменить фактические свойства узла. Поэтому важно контролировать не внешний вид металла, а соответствие изделия предусмотренной методике.

Для хранения чувствительных компонентов можно использовать стеллажи антистатические ESD, которые представлены в каталоге как отдельная группа антистатической мебели.

Колесные опоры и мобильное оборудование

Тележка находится в разных точках помещения, проходит через различные покрытия пола и регулярно подвергается механическим воздействиям.

Поэтому проверка мобильного оборудования должна учитывать реальную эксплуатацию. Если транспортная тележка ESD включена в программу контроля, для нее устанавливаются собственные объекты проверки и критерии. На сайте такие тележки представлены отдельной категорией.

Как контролировать ESD-тару и упаковку

Даже исправное рабочее место не защищает компонент после того, как тот покинул его без предусмотренной упаковки.

Идентификация типа упаковки

Сначала необходимо определить, какая именно тара используется и для каких изделий она предназначена. Надпись ESD или знакомый цвет материала не должны служить единственным критерием. Следует опираться на маркировку, документацию изготовителя и требования программы предприятия.

Повреждения, загрязнения и неправильное применение

Многооборотная тара изнашивается, загрязняется и может использоваться не по назначению. Во время контроля оценивают состояние изделия и соответствие фактического применения предусмотренному сценарию.

На сайте антистатическая тара объединена в отдельную категорию, а также представлены антистатические контейнеры, складные ящики и другие решения.

Проверка условий хранения и перемещения

Контролировать следует не только сам контейнер, но и процесс. Важно понимать, остается ли чувствительное изделие в предусмотренной защитной среде между рабочими операциями, не появляется ли обычная пластиковая тара и не нарушается ли установленный маршрут.

Как установить периодичность проверок

Единого календаря, одинакового для каждого предприятия и любого ESD-элемента, использовать нельзя.

Периодичность формируется на основании программы управления, нормативных требований, оценки риска, инструкций изготовителей и накопленных данных.

Требования программы предприятия

Внутренняя программа должна определять, когда выполняются конкретные проверки и кто за них отвечает. Так сотрудник не принимает решение о сроке по памяти или личному опыту.

Риск и критичность операции

Чем выше последствия скрытого отказа элемента контроля, тем внимательнее предприятие подходит к стратегии проверки. Однако периодичность должна быть результатом документированной оценки, а не произвольной фразы «проверять чаще для надежности».

Инструкция изготовителя оборудования

Для тестеров, мониторов, браслетов и других изделий изготовитель может устанавливать свои требования к обслуживанию и проверке. Их следует учитывать вместе с программой предприятия.

Результаты предыдущих проверок

История помогает увидеть повторяющиеся проблемы. Если конкретные провода регулярно повреждаются, поверхность быстро загрязняется или оборудование часто выходит за установленный критерий, это основание пересмотреть причины, обслуживание или организацию контроля.

Что должно быть в журнале контроля

Журнал превращает разовые измерения в прослеживаемую систему. Его форма может быть бумажной или электронной, но запись должна позволять восстановить основные обстоятельства проверки.

Идентификатор рабочего места

В записи указывают код, номер или другое однозначное обозначение поста. Если предприятие использует серийные номера контролируемых элементов, их также можно связать с записью.

Дата, метод и средство измерения

Необходимо понимать, когда выполнялась проверка и по какой методике. Для средства измерения указывают идентификатор, позволяющий определить конкретный прибор и проверить его статус в системе предприятия.

Полученное значение и критерий приемки

Фактическое значение существенно информативнее отметки «годен». Рядом указывается критерий, относительно которого был сделан вывод о соответствии. Так становится ясно, почему конкретный результат был принят.

Фамилия ответственного и корректирующее действие

Запись должна быть связана с сотрудником, выполнившим или подтвердившим проверку. При несоответствии дополнительно фиксируют предпринятые действия и результат повторного контроля.

Например, запись может выглядеть так: «Рабочее место №12, столешница (коврик), 15.05.2026, тестер АК-01 (зав. № 005), результат 1,2×10⁹ Ом, критерий < 10⁹ Ом — несоответствие. Очистка поверхности, повторное измерение 1,5×10⁸ Ом — соответствует». Такой формат исключает двусмысленность.

Что делать при несоответствии

Несоответствие — не повод просто повторять измерение до получения подходящего результата. Сначала необходимо действовать по процедуре предприятия и исключить риск продолжения неконтролируемой работы.

Остановить или ограничить работу с чувствительными компонентами

Если неисправность может влиять на защиту изделий, рабочее место не следует считать соответствующим до выяснения причины. Конкретный порядок ограничения операций определяется внутренними процедурами и ответственными специалистами.

Локализовать неисправный элемент

Следующий этап — определить, где возникло отклонение. Причиной может быть соединительный провод, поверхность, браслет, точка подключения, элемент мебели, загрязнение или иной компонент системы.

Заменить, отремонтировать или очистить компонент

Способ корректирующего действия зависит от выявленной причины. Ремонт электрических соединений и тем более работы, связанные с защитным заземлением или электроустановкой, выполняются только сотрудниками с необходимой квалификацией.

Провести повторную проверку

После устранения причины соответствие нужно подтвердить тем методом, который предусмотрен программой. Факт ремонта сам по себе не закрывает несоответствие. Нужен зарегистрированный результат повторного контроля.

Типовые ошибки контроля

Проверка только браслета

Исправный браслет подтверждает состояние только проверяемой системы заземления персонала. Он ничего не говорит о свойствах столешницы, состоянии стеллажа, тележки или применяемой тары.

Использование неподходящего прибора

Наличие электрического измерителя еще не делает его подходящим для конкретного метода. Диапазон, схема работы и состояние средства измерения должны соответствовать утвержденной процедуре.

Отсутствие критериев приемки

Число без критерия невозможно классифицировать. До начала измерения специалист должен знать, на основании какого документа результат будет признан соответствующим или несоответствующим.

Отсутствие записей

Неоформленная проверка практически не обеспечивает прослеживаемость. Через несколько месяцев невозможно достоверно восстановить, какой прибор применяли, где именно измеряли и какой результат получили.

Ссылка на отмененный стандарт

Нормативную базу следует периодически пересматривать. Особенно это актуально сейчас: ГОСТ IEC 61340-5-1-2025 на официальном портале Росстандарта указан как документ, заменяющий ГОСТ IEC 61340-5-1-2019. Поэтому шаблоны программ, журналов и инструкций со старой ссылкой стоит проверить на актуальность.

Чек-лист проверки ESD-рабочего места

Перед началом или пересмотром программы контроля удобно пройти следующую последовательность:

После проверки должна оставаться не только отметка о ее проведении, а прослеживаемая запись, связывающая рабочее место, метод, критерий, результат, прибор и ответственного специалиста.

Как превратить проверки в управляемую систему

Для предприятия важен не отдельный удачный аудит, а постоянно работающая схема контроля. У каждого ESD-поста должны быть понятны его идентификатор, состав, применимые методики и ответственные сотрудники. У каждого измеряемого элемента — критерий приемки. У каждого несоответствия — зарегистрированное действие и повторная проверка.

Тогда история измерений становится полезным производственным инструментом. По ней можно увидеть, какие компоненты чаще требуют замены, где возникают повторяющиеся повреждения и какие рабочие места требуют дополнительного внимания.

Если во время проверки выясняется, что существующее оснащение не соответствует принятой организации ESD-зоны, имеет смысл оценивать замену комплексно. В каталоге mebelesd.ru представлены антистатические столы ESD, стулья, стеллажи, транспортные тележки и другие элементы рабочего пространства.

Вывод

ESD-рабочее место нельзя признать исправным только потому, что на столе есть соответствующая маркировка, оператор использует браслет, а заземляющий провод визуально подключен.

Контроль строится последовательно: сначала определяют актуальную нормативную базу и программу ESD-управления, затем идентифицируют элементы рабочего места, выполняют визуальный осмотр и предусмотренные измерения, сравнивают результаты с утвержденными критериями и фиксируют их в журнале. Обнаруженное несоответствие требует корректирующего действия и повторной проверки.

Для новой документации в России необходимо учитывать обновление нормативной базы: по состоянию на август 2026 года официальный портал Росстандарта указывает ГОСТ IEC 61340-5-1-2025 как замену ГОСТ IEC 61340-5-1-2019. Международная редакция IEC 61340-5-1:2024 задает требования к программе ESD-управления, а IEC TS 61340-5-4:2026 посвящена проверке соответствия ее технических элементов.

Если по итогам аудита требуется переоснащение участка, компоненты следует подбирать не по отдельности, а как части одной системы. В общей категории «Антистатическая мебель» представлены рабочие столы, стулья, стеллажи, тележки и другие решения, а средства заземления, коврики, браслеты и антистатическая тара вынесены в соответствующие разделы оснащения.
