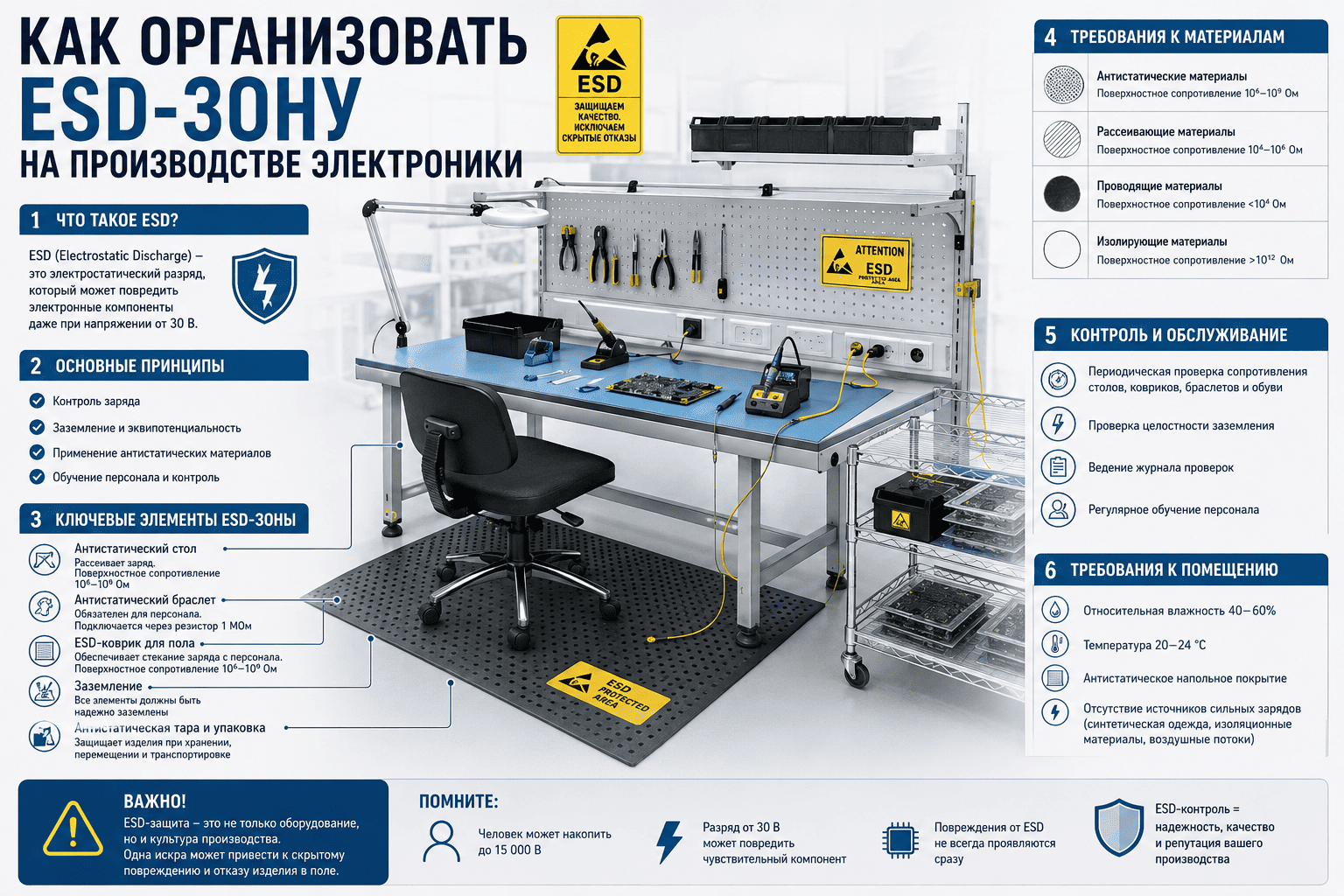

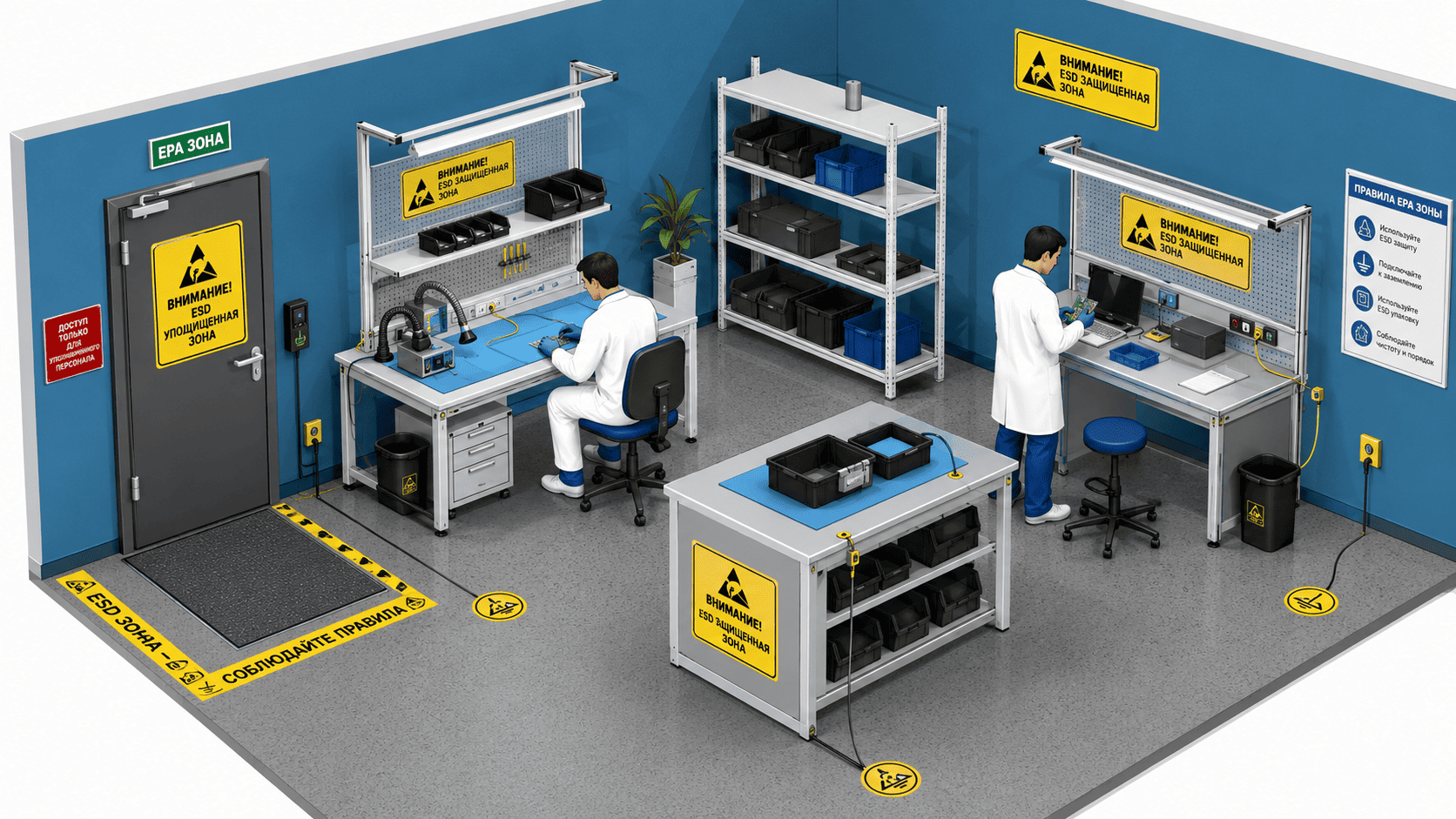

Как организовать ESD-зону на производстве электроники

ESD-зона — это участок, где электронные компоненты, рабочие поверхности, мебель, тара, инструмент и персонал защищены от электростатического разряда. Такая зона нужна на производстве электроники, потому что платы, микросхемы, датчики, контроллеры, модули и другие чувствительные элементы могут повреждаться не только от видимой искры, но и от разряда, который человек не ощущает.

Главная задача ESD-зоны — не убрать электричество полностью, а управлять накоплением и отводом заряда. Для этого используют систему: антистатическая мебель формирует безопасное рабочее место, коврик снижает риск накопления заряда на поверхности, браслет соединяет оператора с заземлением, узел заземления подключает оснащение, а ESD-тара защищает компоненты при хранении и перемещении.

ESD-защита работает только как комплекс. Если купить антистатический стол, но не подключить его к заземлению, защита будет неполной. Если оборудовать рабочее место, но хранить платы в обычных пластиковых коробках, риск останется на этапе складирования. Если выдать браслеты, но не контролировать их применение, оператор может стать источником заряда.

На практике ESD-зона решает три задачи: снижает риск повреждения электронных компонентов, упорядочивает рабочие места и помогает избежать скрытых дефектов. Последний пункт особенно важен для производства: компонент может пройти первичную проверку, но выйти из строя позже, уже на этапе эксплуатации изделия.

Где нужна антистатическая зона

Антистатическая зона нужна там, где сотрудники работают с электронными компонентами, печатными платами, микросхемами, кабельными сборками, приборами и чувствительными изделиями. Это может быть не только крупный цех, но и небольшой участок сборки, ремонта, тестирования, входного контроля или хранения комплектующих.

Типовые места, где нужна ESD-зона:

• участок ручной сборки печатных плат;
• зона пайки и доработки электронных модулей;
• рабочее место инженера или оператора ОТК;
• участок входного контроля компонентов;
• склад электронных комплектующих;
• зона упаковки готовых плат и модулей;
• сервисный участок ремонта электроники;
• мобильное место обслуживания оборудования;
• участок комплектации заказов и наборов деталей.

Ключевой критерий простой: если на участке есть компоненты, чувствительные к электростатическому разряду, зона должна быть организована по ESD-логике. Для одного оператора может быть достаточно стола, коврика, браслета, узла заземления и контейнеров. Для производственного участка потребуется комплекс: антистатические столы, стулья, стеллажи, тележки, шкафы, тара, маркировка, схема заземления и правила работы персонала.

Из чего состоит ESD-рабочее место

ESD-рабочее место — это не просто стол с ковриком. Оно включает рабочую поверхность, посадочное место, персональное заземление, точку подключения, тару, хранение, инструментальную зону и порядок обращения с компонентами. Все элементы должны работать вместе: стол подключается к заземлению, оператор использует браслет, компоненты лежат в ESD-контейнерах, а перемещение выполняется в защитной таре или на антистатических тележках.

Базовая комплектация ESD-рабочего места:

• антистатический стол для работы с платами и компонентами;
• ESD-коврик для защиты рабочей поверхности;
• браслет для персонального заземления оператора;
• узел заземления для подключения браслета, коврика и оснащения;
• ESD-стул или табурет для безопасной посадки;
• контейнеры и лотки для компонентов на столе;
• стеллажи или шкафы для хранения комплектующих;
• тележки ESD для перемещения деталей между зонами;
• маркировка зоны и понятная инструкция для персонала.

Антистатический стол

Антистатический стол формирует основу безопасного рабочего места. Его поверхность должна подходить для работы с электроникой, выдерживать нагрузку от оборудования, не накапливать опасный заряд и подключаться к системе заземления. На таком столе размещают платы, компоненты, паяльное оборудование, измерительные приборы, документацию, лотки и тару.

При выборе стола важно учитывать размер столешницы, допустимую нагрузку, количество рабочих операций, высоту, наличие надстроек, полок, освещения, держателей инструмента, кабель-каналов и места для контейнеров. Для сборки плат нужен один набор опций, для ремонта — другой, для контроля качества — третий. Поэтому антистатический стол выбирают не по принципу «любой ESD», а под конкретную задачу: пайка, монтаж, тестирование, настройка, упаковка или контроль.

Если на участке работает несколько операторов, важно заранее рассчитать количество рабочих мест и поток деталей. Один стол не должен превращаться одновременно в место пайки, хранения, проверки и упаковки. Чем больше операций смешано на одной поверхности, тем выше риск ошибок, загрязнения, потери компонентов и нарушения ESD-дисциплины.

ESD-стул или табурет

ESD-стул дополняет рабочее место оператора и помогает сохранить защитную логику зоны. Обычное кресло с пластиковыми, тканевыми или резиновыми элементами может накапливать заряд, особенно при постоянном движении сотрудника. В ESD-зоне посадочное место должно быть совместимо с антистатическим контуром.

При выборе стула учитывают высоту рабочего стола, длительность смены, наличие спинки, опоры для ног, колес или неподвижного основания. Для точных операций важна не только защита, но и эргономика. Если оператору неудобно сидеть, он чаще меняет позу, тянется к деталям, нарушает порядок на столе и повышает риск технологических ошибок.

ESD-стул решает две задачи одновременно: снижает электростатический риск и поддерживает стабильную рабочую позу. Для длительных смен лучше выбирать регулируемую модель, для коротких операций и участков контроля может подойти табурет. Главное — чтобы посадочное место соответствовало задачам участка и не разрушало общую ESD-систему.

Антистатический коврик

Антистатический коврик снижает риск накопления заряда на рабочей поверхности и помогает организовать защищенную область там, где лежат платы, микросхемы и модули. Коврик используют на столах, сервисных местах, участках сборки, пайки и ремонта. Его нужно подключать к узлу заземления: без подключения он не работает как полноценный элемент ESD-системы.

Коврик важен не только для защиты, но и для организации труда. Он визуально выделяет рабочую область, где можно размещать платы, крепеж, инструменты и контейнеры. Это помогает не смешивать защищенные и незащищенные предметы. Если оператор кладет плату рядом с ковриком на обычную поверхность, смысл ESD-зоны частично теряется.

При выборе коврика учитывают размер рабочей зоны, тип операций, устойчивость к износу, совместимость с заземлением и удобство очистки. Для пайки и ремонта особенно важна рабочая дисциплина: на коврик не должны попадать обычные пластиковые упаковки, лишние предметы и материалы, которые могут накапливать заряд.

Браслет и узел заземления

Браслет соединяет оператора с заземлением и помогает безопасно отводить заряд с тела человека. Это один из ключевых элементов ESD-защиты, потому что оператор постоянно взаимодействует с компонентами: берет платы, переставляет детали, подключает кабели, открывает упаковку, пользуется инструментом и перемещает изделия между операциями.

Узел заземления подключает ESD-оснащение к общей точке. Через него могут быть связаны браслет, коврик, рабочая поверхность и другое оборудование. В ESD-практике важно, чтобы элементы рабочего места находились на одном электрическом потенциале. Поэтому заземление нельзя воспринимать как дополнительную опцию: без него антистатическая мебель и коврики не работают как полноценная система.

На производстве важно не только купить браслеты, но и внедрить контроль их применения. Оператор должен надевать браслет до начала работы с компонентами, подключать его к правильной точке и не снимать во время операций. Если браслет лежит на столе, но не используется, ESD-защита существует только формально.

Тара и контейнеры ESD

ESD-тара нужна для хранения и перемещения электронных компонентов. Обычная пластиковая коробка может накапливать заряд, а значит, создавать риск для микросхем, плат и модулей. Антистатические контейнеры помогают защитить комплектующие не только на рабочем столе, но и между операциями: приемкой, складом, сборкой, контролем и упаковкой.

Тару выбирают по формату деталей. Для мелких компонентов подходят лотки, ячейки и небольшие контейнеры. Для плат нужны емкости подходящего размера, чтобы изделие не деформировалось и не соприкасалось с неподходящими материалами. Для складирования используют ящики, стеллажные системы и шкафы.

Если компонент защищен на столе, но перемещается между участками в обычной таре, ESD-цепочка разрывается. Поэтому контейнеры, тележки и стеллажи нужно рассматривать как часть той же системы, что и рабочее место. Защита должна сопровождать компонент на всем маршруте, а не только в момент пайки или сборки.

Как организовать хранение электронных компонентов

Хранение — один из самых недооцененных элементов ESD-зоны. Часто рабочие места оснащают правильно, но компоненты до сборки лежат в обычных коробках, на открытых полках или в смешанной таре. В результате защита появляется только в момент операции, а риск сохраняется на складе, при подборе комплекта и перемещении деталей.

Система хранения должна отвечать на три вопроса: где находится компонент, в какой таре он лежит и как он перемещается до рабочего места. Для этого используют ESD-контейнеры, антистатические стеллажи, шкафы, тележки, маркировку и разделение зон. Чувствительные элементы не должны контактировать с обычным пластиком, случайной упаковкой и поверхностями без ESD-свойств.

Практичная схема хранения:

• компоненты поступают в защитной упаковке или перекладываются в ESD-тару;
• каждая группа деталей получает понятную маркировку;
• ящики и контейнеры размещаются на стеллажах или в шкафах ESD;
• для выдачи на участок используют антистатические тележки;
• остатки возвращаются в ту же систему хранения;
• поврежденная или неподходящая тара выводится из рабочей зоны;
• обычная упаковка не смешивается с ESD-оснащением.

Тележка ESD особенно важна, если детали перемещаются между складом, сборкой, пайкой, контролем и упаковкой. Она защищает компоненты в пути и снижает количество ручных переносов. Стеллажи и шкафы помогают упорядочить комплектующие, сократить время поиска, уменьшить риск смешивания партий и сделать участок понятным для операторов.

Какие ошибки допускают при оснащении ESD-зоны

Главная ошибка — считать ESD-защиту покупкой одного изделия. На практике недостаточно купить стол, коврик или браслет отдельно. Защита работает только тогда, когда все элементы соединены в систему и используются по правилам.

Частые ошибки при организации ESD-зоны:

• покупают антистатический стол, но не подключают его к заземлению;
• используют коврик без узла заземления;
• выдают браслеты, но не контролируют их применение;
• хранят компоненты в обычных пластиковых контейнерах;
• перемещают платы на незащищенных тележках;
• не разделяют ESD-зону и обычную производственную зону;
• не маркируют места хранения и рабочие поверхности;
• не учитывают количество операторов и реальный поток деталей;
• не закладывают место под тару, инструмент и документацию;
• не обучают персонал правилам работы с компонентами.

Еще одна распространенная проблема — формальная комплектация. На участке есть ESD-мебель, но оператор кладет плату на обычную полку, снимает браслет, использует бытовой стул или берет компоненты из обычной коробки. В такой ситуации вложения в оснащение не дают полного результата, потому что цепочка защиты разрывается действиями персонала.

Ошибка проектирования тоже стоит дорого. Если заранее не рассчитать поток деталей, ESD-зона быстро превращается в перегруженный стол с лишней тарой, инструментом, документацией и временным хранением. Это снижает удобство работы и повышает риск нарушений. Поэтому оснащение нужно подбирать не только по перечню товаров, но и по процессу: приемка, хранение, выдача, сборка, контроль, перемещение, упаковка.

Чек-лист комплектации

Перед закупкой ESD-оснащения нужно описать участок: сколько операторов работает одновременно, какие компоненты используются, где они хранятся, как перемещаются, какие операции выполняются и какое оборудование стоит на столах. После этого проще подобрать мебель, заземление, тару и рабочие места без лишних позиций и пропусков.

Минимальный чек-лист для одного ESD-рабочего места:

• антистатический стол подходящего размера;
• ESD-коврик для рабочей поверхности;
• узел заземления для подключения оснащения;
• браслет для оператора;
• ESD-стул или табурет;
• контейнеры для компонентов на рабочем месте;
• ящики или лотки для мелких деталей;
• маркировка ESD-зоны;
• место для инструмента и документации;
• понятная инструкция для оператора.

Для участка из нескольких рабочих мест список расширяется:

• антистатические стеллажи для хранения комплектующих;
• ESD-шкафы для плат, модулей и расходников;
• тележки ESD для перемещения между зонами;
• единая схема заземления рабочих мест;
• разделение обычной и ESD-зоны;
• регламент проверки браслетов, ковриков и подключения;
• ответственный за состояние ESD-оснащения;
• порядок возврата компонентов в защитную тару;
• правила допуска обычной упаковки и инструментов;
• маркировка маршрутов перемещения компонентов.

Для снабженца такой чек-лист помогает не купить лишнее и не пропустить критичные позиции. Для инженера он показывает, как связать мебель, заземление, тару и процесс. Для руководителя участка он дает основу для регламента: кто отвечает за рабочие места, как проверяется оснащение и как компоненты проходят путь от склада до готового изделия.

Вывод

ESD-зона на производстве электроники — это не отдельный стол или коврик, а система защиты электронных компонентов от электростатического разряда. В нее входят антистатическая мебель, рабочие места, заземление, браслеты, коврики, ESD-тара, контейнеры, стеллажи, тележки, маркировка и правила работы персонала.

Правильная комплектация начинается с анализа участка. Нужно понять, какие компоненты используются, сколько операторов работает, где хранятся детали, как они перемещаются и какие операции выполняются. После этого можно подбирать антистатические столы, стулья, коврики, средства заземления, контейнеры и систему хранения.

Главный принцип простой: ESD-защита должна сопровождать компонент на всем пути — от хранения и перемещения до сборки, проверки и упаковки. Если защищено только рабочее место, но не тара или транспортировка, риск остается. Поэтому эффективная ESD-зона строится как единая производственная система, где мебель, заземление и дисциплина персонала работают вместе.
